Monitoring API ManagerMicrosoft MSMQ Connector v2.0
Microsoft Message Queuing (MSMQ) 用 Anypoint Connector (MSMQ Connector) は、典型的な 2 層クライアントサーバーアーキテクチャ、Mule Runtime で実行されるコネクタまたはクライアント、サーバー側で実行される Windows ゲートウェイを使用します。Windows ゲートウェイは、MSMQ からメッセージを送受信するための HTTP Web API を公開します。
リリースノート: Microsoft MSMQ Connector リリースノート
Exchange: Microsoft MSMQ Connector
この情報を使用するには、MSMQ、Mule Runtime Engine (Mule)、Anypoint Connector、Anypoint Studio、Mule の概念、Mule フローの要素、グローバル要素に精通している必要があります。
対象リソースへの接続をテストするには、ログイン情報が必要です。
ソフトウェアの要件および互換性情報については、「コネクタリリースノート」を参照してください。
重要: MSMQ をインストールして設定する前に、Windows ゲートウェイサービスをインストールしてください。このドキュメントの「関連情報」セクションに「Windows ゲートウェイサービスガイド」へのリンクがあります。
次の図は、ソリューションアーキテクチャの概要を示しています。
<dependency>
<groupId>com.mulesoft.connectors</groupId>
<artifactId>mule-microsoft-mq-connector</artifactId>
<version>x.x.x</version>
<classifier>mule-plugin</classifier>
</dependency>
x.x.x
を使用しているコネクタに対応するバージョンに置き換えます。
最新の pom.xml
ファイル情報を取得するには、 Anypoint Exchange でコネクタにアクセスし、[Dependency Snippets (連動関係スニペット)] をクリックします。
HTTP リスナーやスケジューラーなどのトリガーをクリックします。
プラス記号を選択して、コンポーネントを追加します。
コンポーネントとしてコネクタを選択します。
[Set Up (セットアップ)] をクリックします。
次の項目を設定します。
Gateway Service Address (ゲートウェイサービスアドレス): Windows ゲートウェイの URL。
Gateway Access Token (ゲートウェイアクセストークン): Windows ゲートウェイのアクセストークン。
Queue Name (キュー名): メッセージの送信先のキュー。
Message Formatter (メッセージフォーマッター): 必要なメッセージ形式。
[Save (保存)] をクリックします。
次の項目を設定します。
Queue Name (キュー名): メッセージの送信先のキュー (未設定の場合)。
Message Formatter(メッセージフォーマッター): 必要なメッセージ形式 (未設定の場合)。
Time To Reach Queue (キュー到達時間): メッセージをゲートウェイで受信してから MSMQ サーバーに到達するまでの最大秒数。デフォルトはタイムアウトしない設定になっています (InfiniteTimeout)。
Time To Be Received (受信までの時間): メッセージがキューに留まっていられる秒数。これを過ぎるとサードパーティアプリケーションに対してデキューされます。デフォルトはタイムアウトしない設定になっています (InfiniteTimeout)。
MSMQ Connector は主に 2 つのユースケースをサポートしています。
1 つのメッセージを MSMQ に送信する (HTTP POST)
MSMQ から 1 つ以上のメッセージを受信する (HTTP GET)
POST のシナリオでは、Mule Runtime はコネクタを使用して、MSMQ への現在のフローにある Mule メッセージの未加工表現を HTTP 経由で Windows ゲートウェイに送信します。メッセージは HTTP POST として送信されます。HTTP 要求のペイロードは、Mule メッセージのシリアル化されたペイロード (バイナリまたはテキスト) です。Web API は Windows ゲートウェイで実行され、MSMQ を使用してメッセージをキューに転送します。
次のメッセージは HTTP POST 要求の構造を示しています。
GET のシナリオでは、Mule Runtime はコネクタを使用して MSMQ から 1 つ以上のメッセージを受信します。これは、Windows ゲートウェイへの HTTP GET として行われます。Web API はゲートウェイで実行され、MSMQ キューにあるメッセージを返します。メッセージは MIME multipart/mixed
コンテンツタイプを使用して、1 回の HTTP 応答で返されます。
次のメッセージは HTTP GET 要求の構造を示しています。
GET: https://localhost:9333/msmq?count=50
Authorization: mule test-token
Mule-Msmq-Queue-Name: .\private$\out
Mule-Api-Version: 1
Transfer-Encoding: chunked
Content-Type: multipart/mixed; boundary="42c5468b-f831-900d-d099-a123ef456dcc7"
28
--42c5468b-f831-900d-d099-a123ef456dcc7
218
Content-Type: application/octet-stream
mule-msmq-acknowledgment-type: None
mule-msmq-acknowledgment: None
mule-msmq-attach-sender-id: True
mule-msmq-body-type: 0
mule-msmq-connector-type: 0
mule-msmq-correlation-id: 00000000-0000-0000-0000-000000000000\0
mule-msmq-id: 12ab345c-6d7e-900d-d099-89f012a345bc\6789
mule-msmq-label:
mule-msmq-lookup-id: 288230376151717889
mule-msmq-message-type: Normal
mule-msmq-priority: Normal
mule-msmq-source-machine: win-dt3v2pm5d7l
mule-msmq-extension:
mule-msmq-app-specific: 0
11
THIS IS A MESSAGE
2C
--42c5468b-f831-900d-d099-a123ef456dcc7--
0
ゲートウェイサービスへのメッセージの送受信に使用される HTTP ヘッダーについては、このドキュメントで後ほど詳しく説明します。
MSMQ Connector では、2 フェーズプロトコルを使用して、メッセージを損失せずにゲートウェイと通信を行うことができます。高いスループットが必要で、各メッセージの少なくとも 1 回 (at least once) の受信を確認する必要がない場合は、肯定応答なし (no acknowledgment) プロトコルを使用するように設定できます。
メッセージ配信は 2 つのオプションから選択できます。[Message Delivery (メッセージ配信)] 設定でメッセージ配信の動作モードを確立します。次に、選択可能な各オプションについて説明します。
従来のシナリオでは、ゲートウェイでメッセージが読み取られたら、そのメッセージはキューから削除されます。ESB に接続障害またはメッセージを読み取れなくする別の問題がある場合、そのメッセージは失われます (このメッセージ配信モードは、対応する設定で [NoAcknowledgment (肯定応答なし)] を選択して設定できます)。それでも、この配信モードが最速なので、各メッセージを少なくとも 1 回配信する必要がない場合は、このモードを選択してください。
2 フェーズコミットプロトコルを使用するシナリオでは、メインキューから読み取られたメッセージはバックアップとして下位キューで保持されます。コネクタは、メッセージのコピーを受信した後、サブキューからメッセージを削除するようにゲートウェイに追加の要求を送信します。このコミットアクションが完了しなかった場合は、メッセージはそのままサブキューに残ります。しばらくすると、下位キューのメッセージは (孤立とみなされ)、親キューに戻されてそこで再試行されます。誤解のないように言うと、このメカニズムは、コミットフェーズが完了する前にフローが中断されない限り、フローで発生している外部の例外の影響を受けません (このメッセージ配信モードは、対応する設定で [AtLeastOnce (少なくとも 1 回)] を選択して設定できます)。
すでに説明したように、メッセージ配信モードは [Message Delivery (メッセージ配信)] 設定によって決まります。2 フェーズコミットプロトコルを確実に使用したい場合は、この設定を AtLeastOnce
(デフォルト) に設定します。このパラメーターを NoAcknoledgment
に設定すると、各メッセージは Mule に配信されますが、Mule から受信の肯定応答はありません。
Anypoint Studio には、Studio プロジェクトにコネクタを追加する 2 つの方法があります。Studio タスクバーの Exchange ボタンから追加するか、[Mule Palette (Mule パレット)] ビューから追加します。
Studio で Mule プロジェクトを作成します。
Studio タスクバーの左上にある Exchange アイコン (X) をクリックします。
Exchange で、[Login (ログイン)] をクリックし、Anypoint Platform のユーザー名とパスワードを指定します。
Exchange で、「msmq」を検索します。
コネクタを選択して [Add to project (プロジェクトに追加)] をクリックします。
画面の指示に従ってコネクタをインストールします。
Studio で Mule プロジェクトを作成します。
[Mule Palette (Mule パレット)] ビューで、[(X) Search in Exchange ((X) Exchange 内を検索)] をクリックします。
[Add Modules to Project (モジュールをプロジェクトに追加)] で、検索項目に「msmq」と入力します。
[Available modules (使用可能なモジュール)] で、このコネクタの名前をクリックします。
[Add (追加)] をクリックします。
[Finish (完了)] をクリックします。

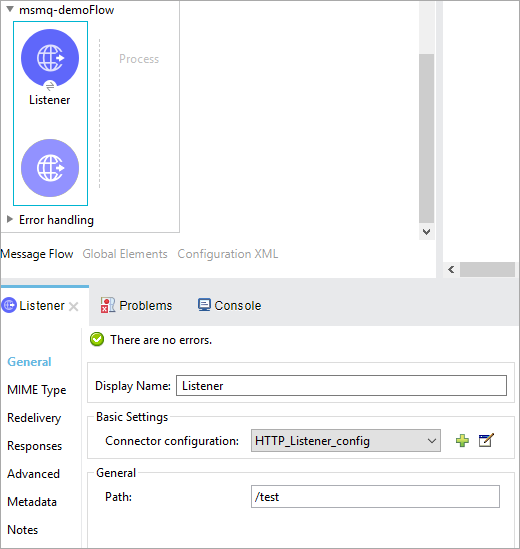

HTTP リスナーを Studio キャンバスにドラッグします。
[Path (パス)] を設定します。
緑のプラス記号をクリックしてリスナーを設定します。
MSMQ Connector の操作を Studio キャンバスにドラッグします。

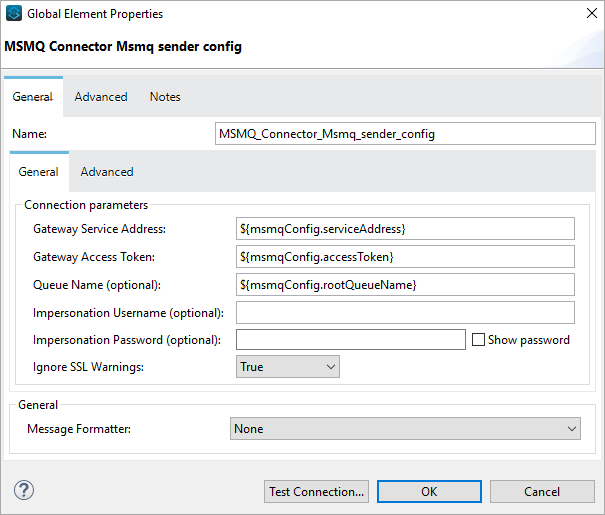

緑のプラス記号をクリックしてコネクタに設定を追加します。
次の項目に入力します。
Gateway Service Address (ゲートウェイサービスアドレス): Windows ゲートウェイの URL。
Gateway Access Token (ゲートウェイアクセストークン): Windows ゲートウェイのアクセストークン。
Queue Name (キュー名): メッセージの送信先のキュー。
Message Formatter (メッセージフォーマッター): 必要なメッセージ形式。
[OK] をクリックします。

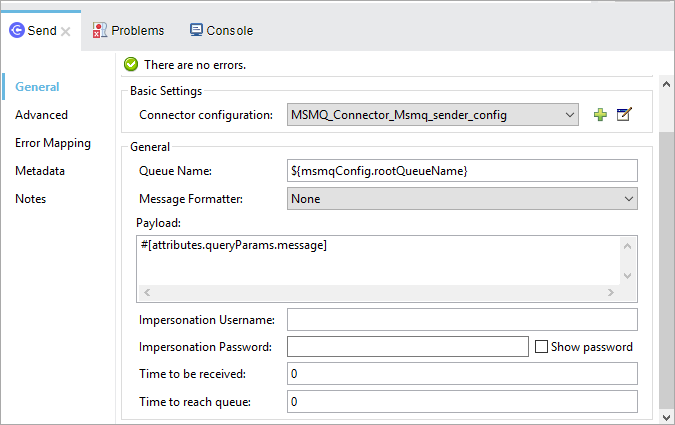

次の項目を設定します。
Message Formatter (メッセージフォーマッター) (未設定の場合): 必要なメッセージ形式
Payload (ペイロード): メッセージのコンテンツ
Time To Reach Queue (キュー到達時間): メッセージをゲートウェイで受信してから MSMQ サーバーに到達するまでの最大秒数。デフォルトはタイムアウトしない設定になっています (InfiniteTimeout)。
Time To Be Received (受信までの時間): メッセージがキューに留まっていられる秒数。これを過ぎるとサードパーティアプリケーションにデキューされます。デフォルトはタイムアウトしない設定になっています (InfiniteTimeout)。
<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns:file="http://www.mulesoft.org/schema/mule/file"
xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
xmlns:msmq="http://www.mulesoft.org/schema/mule/msmq"
xmlns:http="http://www.mulesoft.org/schema/mule/http"
xmlns="http://www.mulesoft.org/schema/mule/core"
xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core
http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http
http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/msmq
http://www.mulesoft.org/schema/mule/msmq/current/mule-msmq.xsd
http://www.mulesoft.org/schema/mule/ee/core
http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
http://www.mulesoft.org/schema/mule/file
http://www.mulesoft.org/schema/mule/file/current/mule-file.xsd">
<http:listener-config name="HTTP_Listener_config"
doc:name="HTTP Listener config" basePath="/">
<http:listener-connection host="0.0.0.0" port="8081" />
</http:listener-config>
<configuration-properties file="gateway-connection.properties" />
<http:request-config name="HTTP_Request_configuration"
doc:name="HTTP Request configuration"/>
<msmq:msmq-sender-config name="MSMQ_Connector_Msmq_sender_config"
messageFormatter="None" doc:name="MSMQ Connector Msmq sender config">
<msmq:msmq-connection serviceAddress="${msmqConfig.serviceAddress}"
accessToken="${msmqConfig.accessToken}"
queueName="${msmqConfig.rootQueueName}"
ignoreSSLWarnings="true" />
</msmq:msmq-sender-config>
<msmq:msmq-receiver-config name="MSMQ_Connector_Msmq_receiver_config"
messageCount="1" pollingFrequency="1" messageFormatter="None"
doc:name="MSMQ Connector Msmq receiver config"
messageDelivery="AtLeastOnce" >
<msmq:msmq-connection serviceAddress="${msmqConfig.serviceAddress}"
accessToken="${msmqConfig.accessToken}"
queueName="${msmqConfig.rootQueueName}"
ignoreSSLWarnings="true" />
</msmq:msmq-receiver-config>
<flow name ="Parse-template">
<http:listener doc:name="Listener"
config-ref="HTTP_Listener_config" path="/"/>
<parse-template doc:name="Parse Template"
location="form.html"/>
</flow>

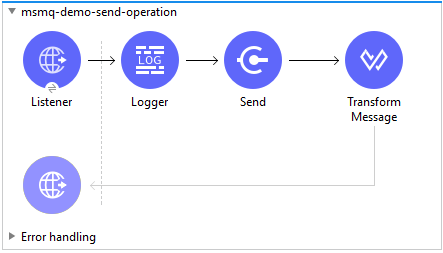

<flow name="msmq-demo-send-operation">
<http:listener doc:name="Listener"
config-ref="HTTP_Listener_config" path="/send"/>
<logger level="INFO" doc:name="Logger"
message="#[payload]"/>
<msmq:send doc:name="Send"
config-ref="MSMQ_Connector_Msmq_sender_config"
messageFormatter="None" queueName="${msmqConfig.rootQueueName}">
<msmq:payload ><![CDATA[#[attributes.queryParams.message]]]></msmq:payload>
</msmq:send>
<ee:transform doc:name="Transform Message" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output text/plain
---
"Message sent successfully"]]></ee:set-payload>
</ee:message>
</ee:transform>
</flow>
<flow name="msmq-demo-receive-source" >
<msmq:msmq doc:name="Msmq" config-ref="MSMQ_Connector_Msmq_receiver_config" />
<logger level="INFO" doc:name="Logger" message="#[payload]"/>
</flow>
</mule>
