Web サービスコンシューマー - 例 1

次の例では、変数値を XML に変換し、以後 Web サービスをコンシュームする Web サービスコンシューマー用 Anypoint Connector (Web Service Consumer Connector) にその値を渡す方法を示しています。

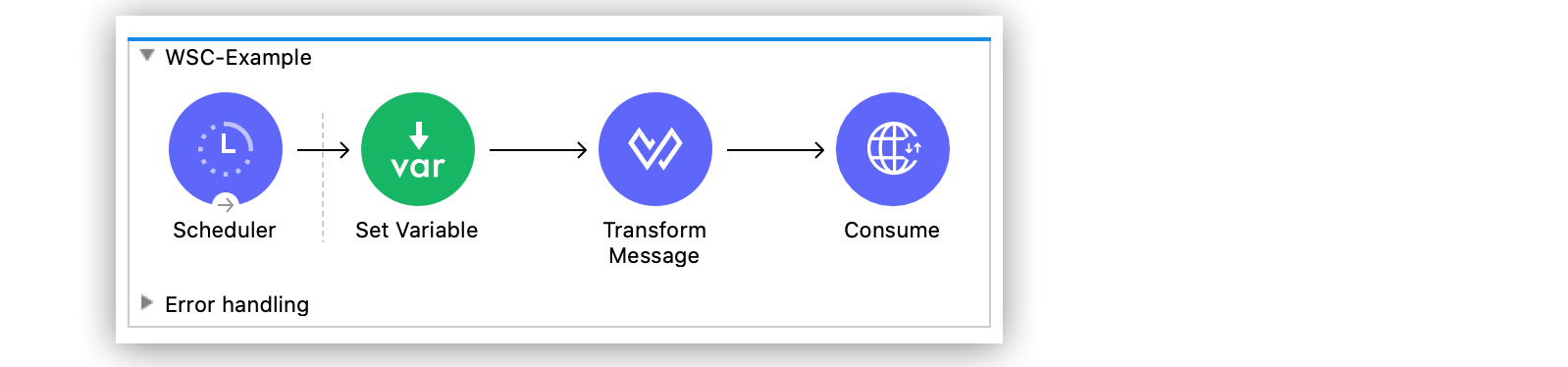

Anypoint Studio で Mule アプリケーションを作成する

Anypoint Studio でフローを作成する手順は、次のとおりです。

[Mule Palette (Mule パレット)] ビューで、[Core (コア)] > [Scheduler] を選択します。
Scheduler コンポーネントを Studio キャンバスにドラッグします。
Scheduler コンポーネントは時間ベースの条件が成立した時点でフローを開始します。
[Display Name (表示名)] 項目を Scheduler に設定します。
[Scheduling Strategy (スケジュール戦略)] を Fixed Frequency に、[Frequency (頻度)] を 1000 に、[Start delay (開始遅延)] を 0 に、[Time unit (時間単位)] を MILLISECONDS (Default) に設定します。

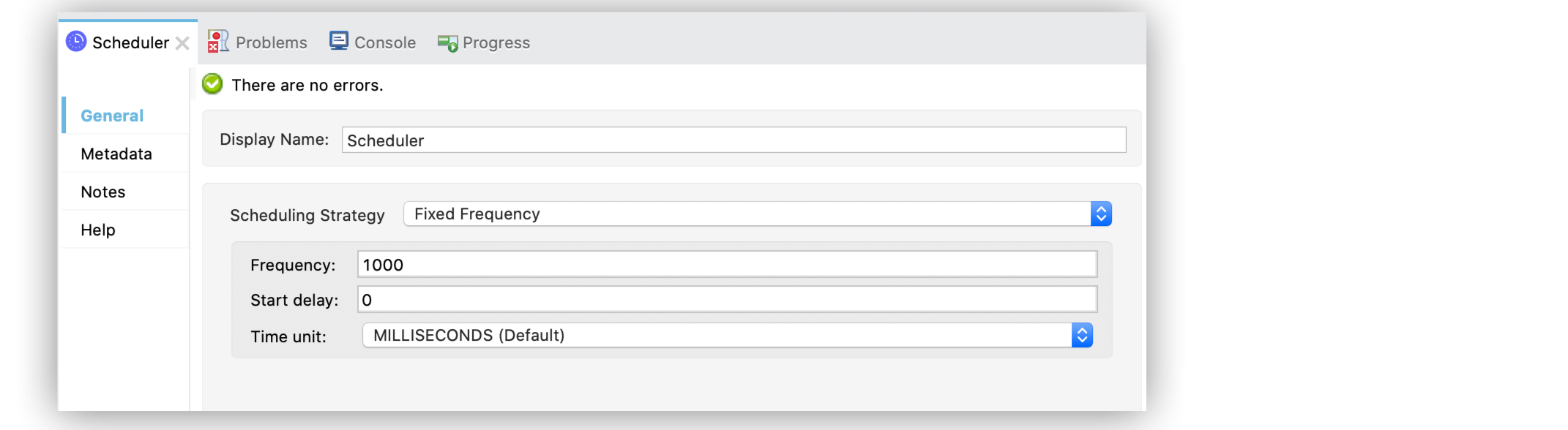

Studio での Scheduler 設定は次のようになります。

Figure 1. Scheduler 設定

Set Variable コンポーネントをキャンバスの Scheduler コンポーネントの右にドラッグします。
Set Variable コンポーネントは、フローの公判で XML に変換される変数を作成します。
[Display Name (表示名)] 項目を Set Variable に設定します。
[Name (名前)] を variableSample に、[Value (値)] を test に設定します。

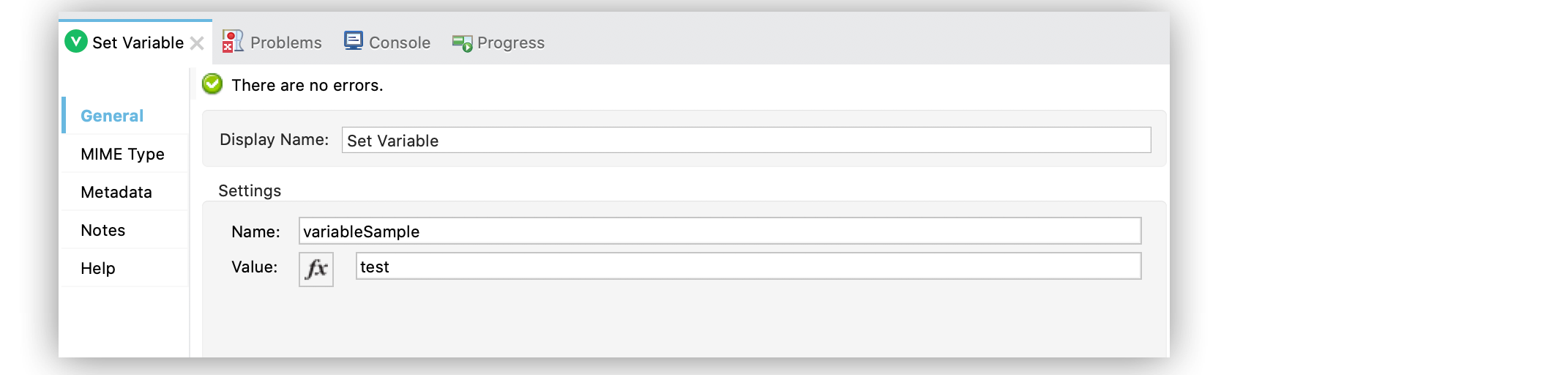

Studio での Set Variable 設定は次のようになります。

Figure 2. Set Variable の設定

Transform Message コンポーネントをキャンバスの Set Variable コンポーネントの右にドラッグします。
Transform Message コンポーネントは変数値を XML に変換します。
Transform Message コンポーネント設定の [Output (出力)] 項目で、次の DataWeave 式を設定します。
- 変数値の出力を application/xml に変換する。
- Web Service Consumer Connector が attachOperation で呼び出そうとしている Web サービス操作の名前を定義する。

DataWeave 式

%dw 2.0
output application/xml
ns con http://service.soap.service.mule.org/
---
con#attachOperation: {
   text: vars.variableSample
}xml

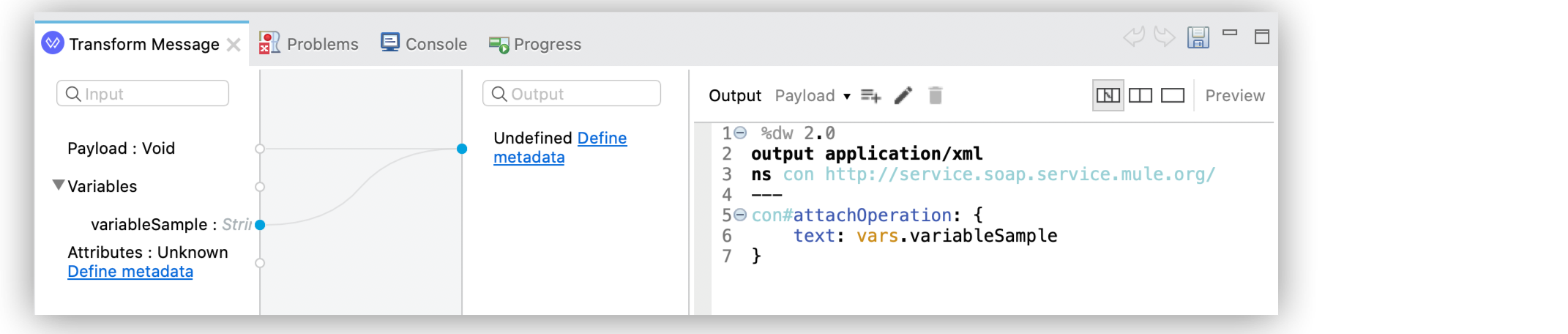

Studio での Transform Message 設定は次のようになります。

Figure 3. Transform Message の設定

[Consume] 操作をキャンバスの Transform Message コンポーネントの右にドラッグします。
[Display Name (表示名)] 項目を Consume に設定します。
[Operation (操作)] を attachOperation に、[Body (本文)] メッセージを payload に設定します。
[Advanced (詳細)] タブの [Message Customization (メッセージのカスタマイズ)] セクションで、[Force XML Prolog into body (XML Prolog を本文に強制)] オプションを有効にして XML prolog をエンベロープの本文 XML のコンテンツに追加します。

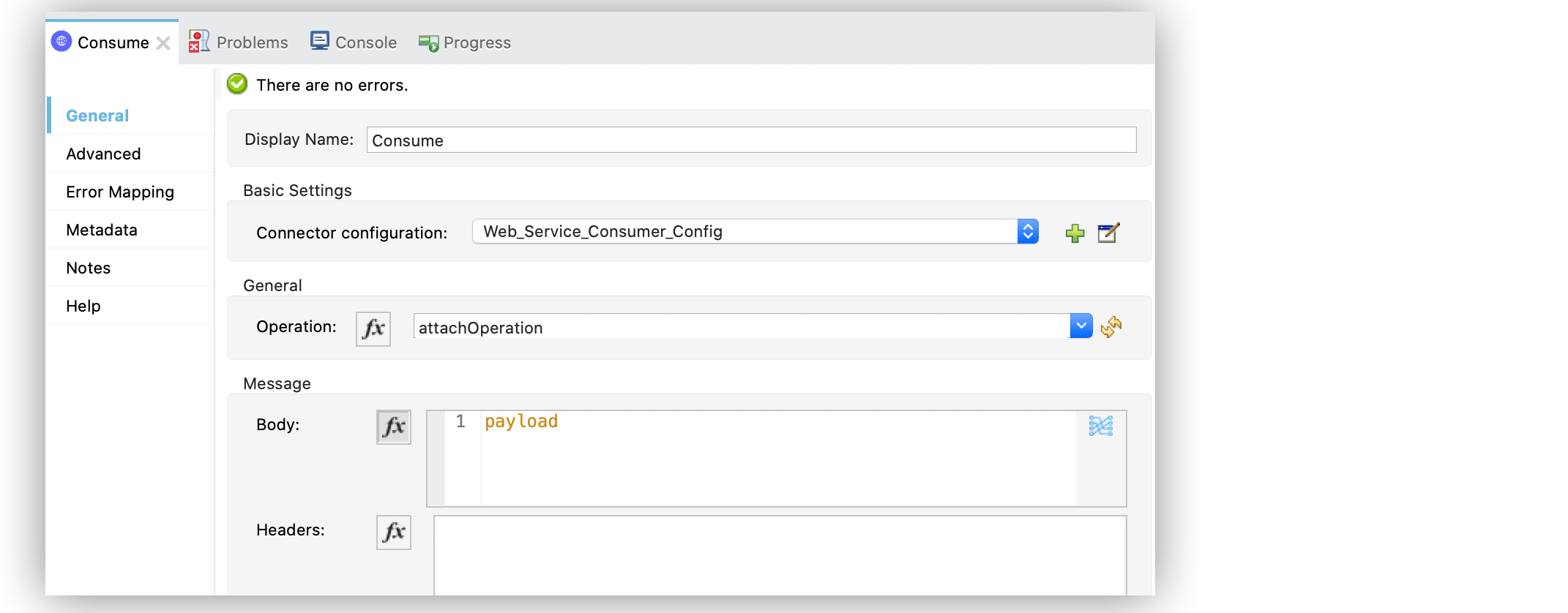

Studio での Consume 操作設定は次のようになります。

Figure 4. Consume 操作設定

Studio での XML Prolog 設定は次のようになります。

Figure 5. 本文への XML Prolog の設定

[General (一般)] タブで、[Connector configuration (コネクタ設定)] 項目の横にあるプラス記号 (+) をクリックして、[Global Element Properties (グローバル要素のプロパティ)] 設定にアクセスします。
[General (一般)] タブの [Connection (接続)] セクションで、次のパラメーターを設定します。
- WSDL location (WSDL の場所)
  リモートまたはローカル WSDL ファイル URL。
- Service (サービス)
  サービス名。
- Port (ポート)
  ポート名。
- Address (住所)
  要求をディスパッチする Web サーバーのアドレス。ただし、[Service (サービス)] パラメーターと [Port (ポート)] パラメーターで Web サーバーアドレスが自動的に入力されない場合、手動で正しい [Address (アドレス)] を指定する必要があります。
[OK] をクリックします。

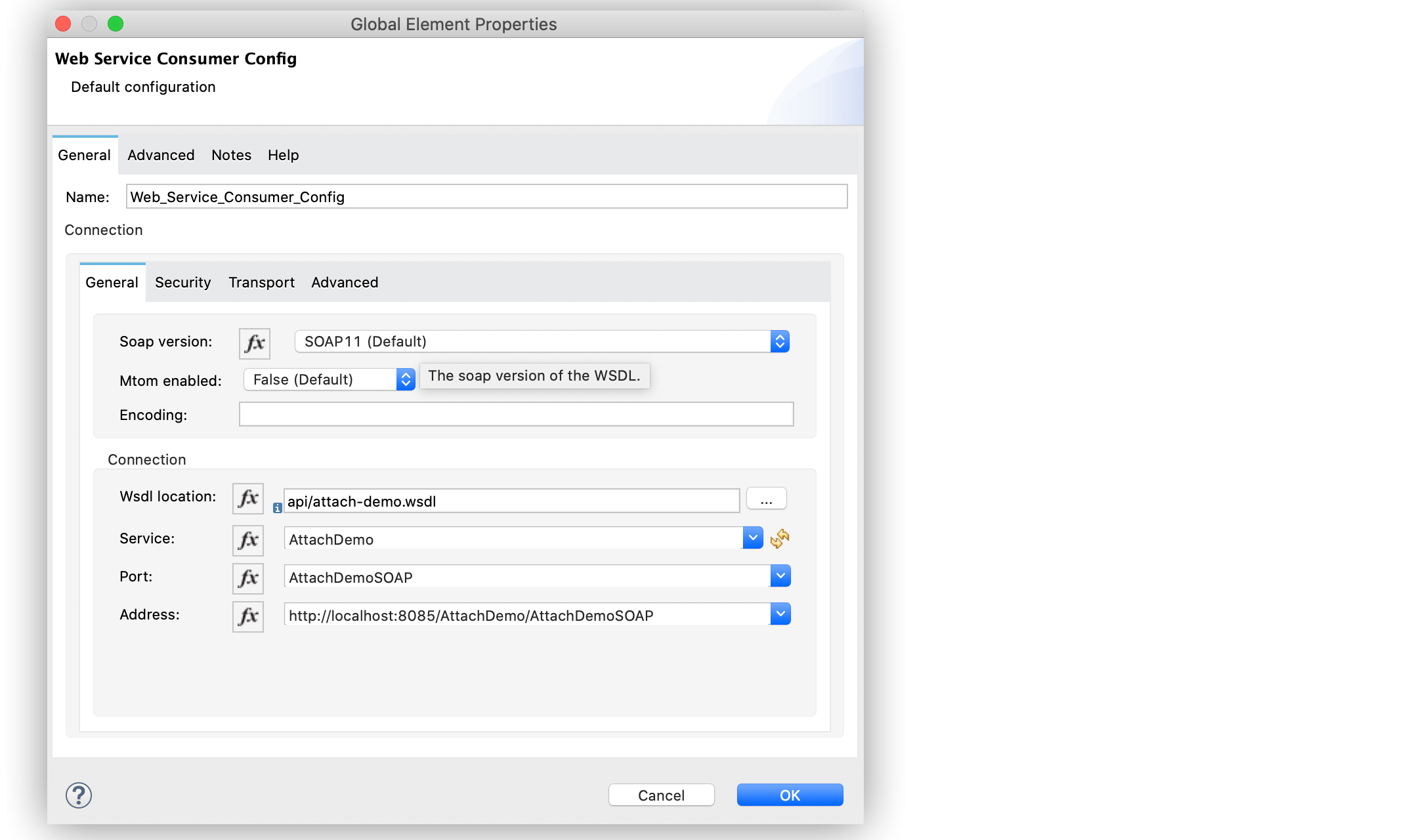

Studio での [Global Element Properties (グローバル要素のプロパティ)] 設定は次のようになります。

Figure 6. Web サービスコンシューマー設定

Studio で変更を保存します。
アプリケーションをデプロイします。

Web サービスのコンシュームの XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core" xmlns:wsc="http://www.mulesoft.org/schema/mule/wsc"
	xmlns="http://www.mulesoft.org/schema/mule/core"
	xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/wsc http://www.mulesoft.org/schema/mule/wsc/current/mule-wsc.xsd
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd">
	<wsc:config name="Web_Service_Consumer_Config">
		<wsc:connection wsdlLocation="api/attach-demo.wsdl" service="AttachDemo" port="AttachDemoSOAP" address="http://localhost:8085/AttachDemo/AttachDemoSOAP" />
	</wsc:config>
	<flow name="WSC-Example">
		<scheduler>
			<scheduling-strategy >
				<fixed-frequency />
			</scheduling-strategy>
		</scheduler>
		<set-variable value="test" variableName="variableSample"/>
		<ee:transform>
			<ee:message >
				<ee:set-payload ><![CDATA[ %dw 2.0
output application/xml
ns con http://service.soap.service.mule.org/
---
con#attachOperation: {
    text: vars.variableSample
}]]></ee:set-payload>
			</ee:message>
		</ee:transform>
		<wsc:consume config-ref="Web_Service_Consumer_Config" operation="attachOperation">
			<wsc:message-customizations forceXMLProlog="true"/>
		</wsc:consume>
	</flow>
</mule>xml
