Apache Kafka 4.3 の例

トピックのパブリッシュとコンシューム

次の例は、Apache Kafka 用 Anypoint Connector (Apache Kafka Connector) の 2 つの操作 (​Publish​ と ​Consume​) を使用して、メッセージを Apache Kafka にパブリッシュしてから取得する方法を示しています。

プロデューサーフローを作成する

プロデューサーフローは、メッセージを Apache Kafka にパブリッシュします。次のスクリーンショットは、Anypoint Studio のプロデューサーフローを示しています。

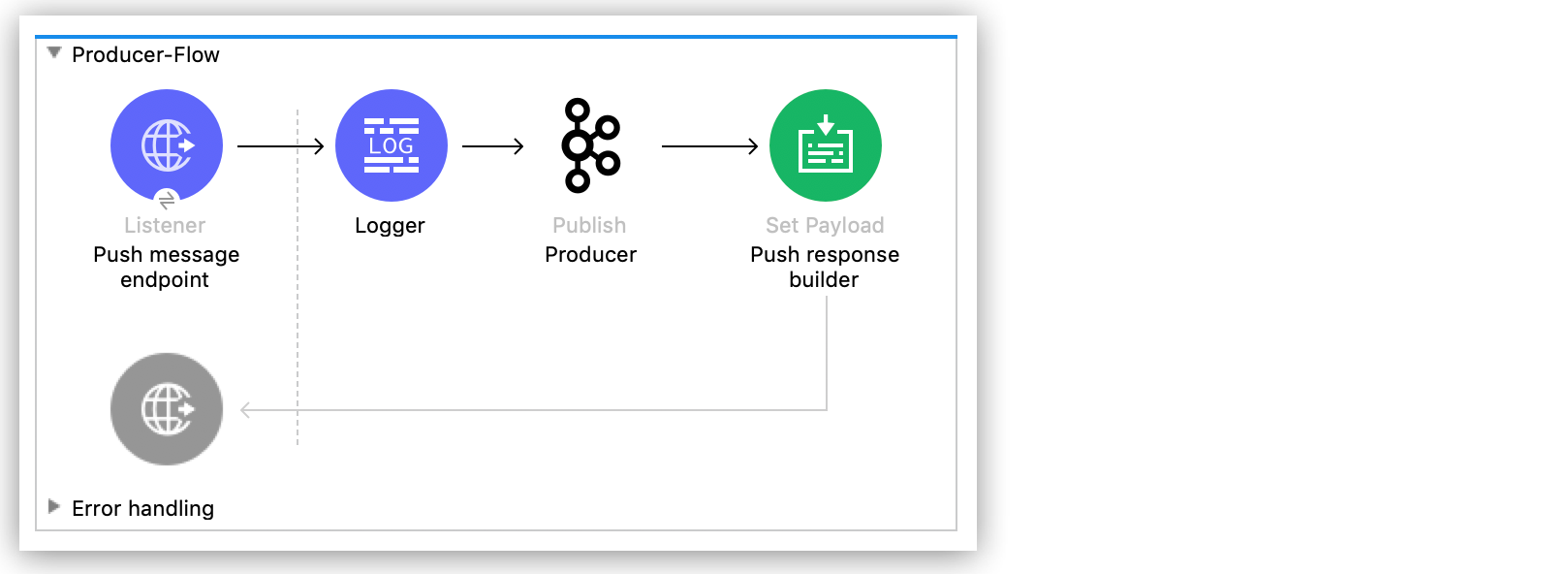

Studio の Apache Kafka Connector のプロデューサーフロー
Figure 1. この例のようなフローを作成して、メッセージを Apache Kafka にパブリッシュします。

プロデューサーフローを作成する手順は、次のとおりです。

  1. HTTP リスナー​をキャンバスにドラッグします。

  2. フロー名を ​Producer-Flow​ に変更します。

  3. リスナー​の ​[Display Name (表示名)]​ を ​Push message endpoint​、​[Path (パス)]​ を ​/pushMessage​ に設定します。

  4. Logger​ コンポーネントを Studio キャンバスの ​Push message endpoint​ の右側にドラッグし、メッセージを次のように設定します。

    #["Message: '" ++ payload.message ++ "' is going to be published to topic: '" ++ payload.topic ++ "'."]

  5. Kafka ​Publish​ 操作を Studio キャンバスの ​Logger​ の右側にドラッグします。

  6. [Display Name (表示名)]​ 項目を ​Producer​、​[Topic (トピック)]​ 項目を ​#[payload.topic]​、​[Key (キー)]​ 項目を ​#[now()]​ に設定します。

  7. [Connector configuration (コネクタ設定)]​ 項目の右側にある緑色のプラスアイコンをクリックし、グローバル要素設定項目にアクセスします。

    1. [Bootstrap server URLs (ブートストラップサーバー URL)]​ 項目で、​[Edit inline (インライン編集)]​ を選択し、緑色のプラス記号をクリックします。

    2. 値 ​${config.basic.bootstrapServers}​ を入力して ​[Finish (完了)]​ をクリックします。

  8. 対応する YAML ファイル (​src/main/resources/properties/kafka-producer.yaml​ など) で以前に説明した変数を宣言して完了し、そのプロパティファイルをグローバル要素として読み込みます。

    プロパティファイルの使用についての詳細は、​「Configuring Property Placeholders (プロパティプレースホルダーの設定)」​を参照してください。

  9. Set Payload​ コンポーネントを Studio キャンバスの ​Producer​ の右側にドラッグします。

  10. [Display Name (表示名)]​ 項目を ​Push response builder​ に変更します。

  11. [Value (値)]​ を ​Message successfully sent to Kafka topic.​ に設定します。

コンシューマーフローを作成する

コンシューマーフローは、Apache Kafka からのメッセージをコンシュームします。次のスクリーンショットは、Studio のコンシューマーフローを示しています。

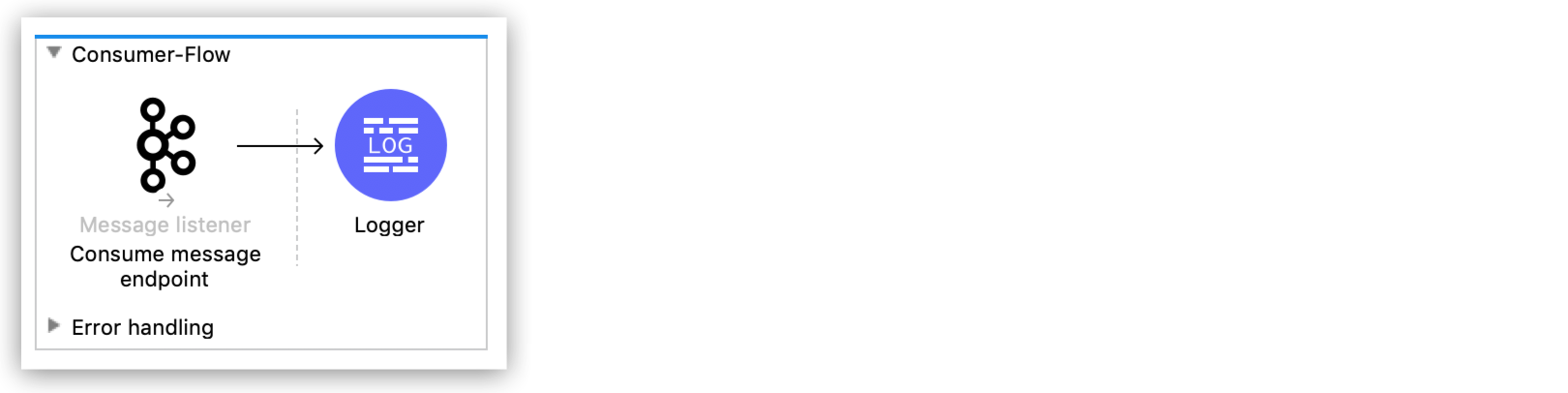

Studio の Apache Kafka Connector のコンシューマーフロー
Figure 2. この例のようなフローを作成して、Apache Kafka からメッセージを取得します。

コンシューマーフローを作成する手順は、次のとおりです。

  1. Kafka ​Consume Message​ 入力元を Anypoint Studio キャンバスにドラッグします。

  2. フロー名を ​Consumer-Flow​ に変更します。

  3. メッセージリスナー​の ​[Display Name (表示名)]​ 項目を ​Consume message endpoint​ に設定します。

  4. [Connector configuration (コネクタ設定)]​ 項目の右側にある緑色のプラスアイコンをクリックし、グローバル要素設定項目にアクセスします。

  5. 次の項目に入力します。

    1. [Bootstrap server URLs (ブートストラップサーバー URL)]​ 項目で、​[Edit inline (インライン編集)]​ を選択し、緑色のプラス記号をクリックします。

    2. 値 ​${config.basic.bootstrapServers}​ を入力して ​[Finish (完了)]​ をクリックします。

    3. [Group ID (グループ ID)]​ 項目に ​${consumer.groupId}​ と入力します。

    4. [Topic Subscription Patterns (トピックサブスクリプションパターン)]​ 項目で、​[Edit inline (インライン編集)]​ を選択し、緑色のプラス記号をクリックします。

    5. 値 ​${config.topics}​ を入力して ​[Finish (完了)]​ をクリックします。

  6. 対応する YAML ファイル (​src/main/resources/properties/Kafka-consumer.yaml​ など) で以前に説明した変数を宣言して完了し、そのプロパティファイルをグローバル要素として読み込みます。

    プロパティファイルの使用についての詳細は、​「Configuring Property Placeholders (プロパティプレースホルダーの設定)」​を参照してください。

  7. Logger​ コンポーネントを Studio キャンバスの ​Consume message endpoint​ の右側にドラッグし、メッセージを次のように設定します。

    "New message arrived: " ++ payload ++ ", key:" ++ attributes.key ++ ", partition:" ++ attributes.partition ++ ", offset:" ++ attributes.offset

トピックをコンシュームおよびパブリッシュするための XML

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
xmlns:Kafka="http://www.mulesoft.org/schema/mule/Kafka"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core"
	xmlns:doc="http://www.mulesoft.org/schema/mule/documentation"
	xmlns:spring="http://www.springframework.org/schema/beans"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/http
  http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
  http://www.springframework.org/schema/beans
	http://www.springframework.org/schema/beans/spring-beans-current.xsd
	http://www.mulesoft.org/schema/mule/core
	http://www.mulesoft.org/schema/mule/core/current/mule.xsd
	http://www.mulesoft.org/schema/mule/http
	http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
	http://www.mulesoft.org/schema/mule/ee/core
	http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
	http://www.mulesoft.org/schema/mule/kafka
	http://www.mulesoft.org/schema/mule/kafka/current/mule-kafka.xsd">
  <configuration-properties file="mule-app.properties">
	</configuration-properties>
  <http:listener-config name="HTTP_Listener_config"
    doc:name="HTTP Listener config"  >
  <http:listener-connection host="0.0.0.0" port="8081" />
  </http:listener-config>

  <kafka:consumer-config name="Apache_Kafka_Consumer_configuration"
 	  doc:name="Apache Kafka Consumer configuration" >
	  <kafka:consumer-plaintext-connection groupId="${consumer.groupId}" >
	  <kafka:bootstrap-servers >
	    <kafka:bootstrap-server value="${config.basic.bootstrapServers}" />
	  </kafka:bootstrap-servers>
	  <kafka:topic-patterns >
	    <kafka:topic-pattern value='${topic1}
	    &lt;kafka:topic-pattern value="topic-1" /&gt;
	    &lt;kafka:topic-pattern value="topic-2" /&gt;
	    &lt;/kafka:topic-patterns&gt;]' />
	  </kafka:topic-patterns>
	  </kafka:consumer-plaintext-connection>
	</kafka:consumer-config>
	<kafka:producer-config name="Apache_Kafka_Producer_configuration"
	  doc:name="Apache Kafka Producer configuration" >
	  <kafka:producer-plaintext-connection >
	  <kafka:bootstrap-servers >
	    <kafka:bootstrap-server value="${config.basic.bootstrapServers}" />
	  </kafka:bootstrap-servers>
	  </kafka:producer-plaintext-connection>
	  </kafka:producer-config>
	<kafka:consumer-config name="Apache_Kafka_Consumer_configuration1" doc:name="Apache Kafka Consumer configuration" >
		<kafka:consumer-plaintext-connection groupId="${consumer.groupId}" >
			<kafka:bootstrap-servers >
				<kafka:bootstrap-server value="${config.basic.bootstrapServers}" />
			</kafka:bootstrap-servers>
			<kafka:topic-patterns >
				<kafka:topic-pattern value="${config.topics}" />
			</kafka:topic-patterns>
		</kafka:consumer-plaintext-connection>
	</kafka:consumer-config>
	<flow name="Producer-Flow" >
		<http:listener doc:name="Push message endpoint" config-ref="HTTP_Listener_config" path="/pushMessage" />
		<logger level="INFO" doc:name="Logger" message="&amp;quot;Message: '&amp;quot; ++ payload.message ++ &amp;quot;' is going to be published to topic: '&amp;quot; ++ payload.topic ++ &amp;quot;'.&amp;quot;" />
		<kafka:publish doc:name="Producer" topic="#[payload.topic]" key="#[now()]" config-ref="Apache_Kafka_Producer_configuration" />
		<set-payload value="Message successfully sent to Apache Kafka topic." doc:name="Push response builder" />
	</flow>
	<flow name="Consumer-Flow" >
		<kafka:message-listener doc:name="Consume message endpoint" config-ref="Apache_Kafka_Consumer_configuration"/>
		<logger level="INFO" doc:name="Logger" message="'New message arrived: ' ++ payload ++ &amp;quot;, key:&amp;quot; ++ attributes.key ++ &amp;quot;, partition:&amp;quot; ++ attributes.partition ++ &amp;quot;, offset:&amp;quot; ++ attributes.offset"/>
	</flow>
</mule>
