ServiceNow Connector 6.14 の例 - Mule 4

ServiceNow 用 Anypoint Connector (ServiceNow Connector) を最大限活用するには、次の Anypoint Studio と Flow Designer の両方での設定例を参照してください。

ServiceNow インシデントレコードの取得

この例では、インシデント番号に基づいてレコードを取得するための Mule フローを Flow Designer で作成します。

Flow Designer で Mule アプリケーションをプロジェクトとして作成します。
HTTP の Listener をフローのソースとして追加して設定し、[Path (パス)] を /incident/get に設定します。

または、HTTP リスナーの接続にデフォルトの設定を使用します。
ServiceNow の Invoke 操作をフローに追加します。

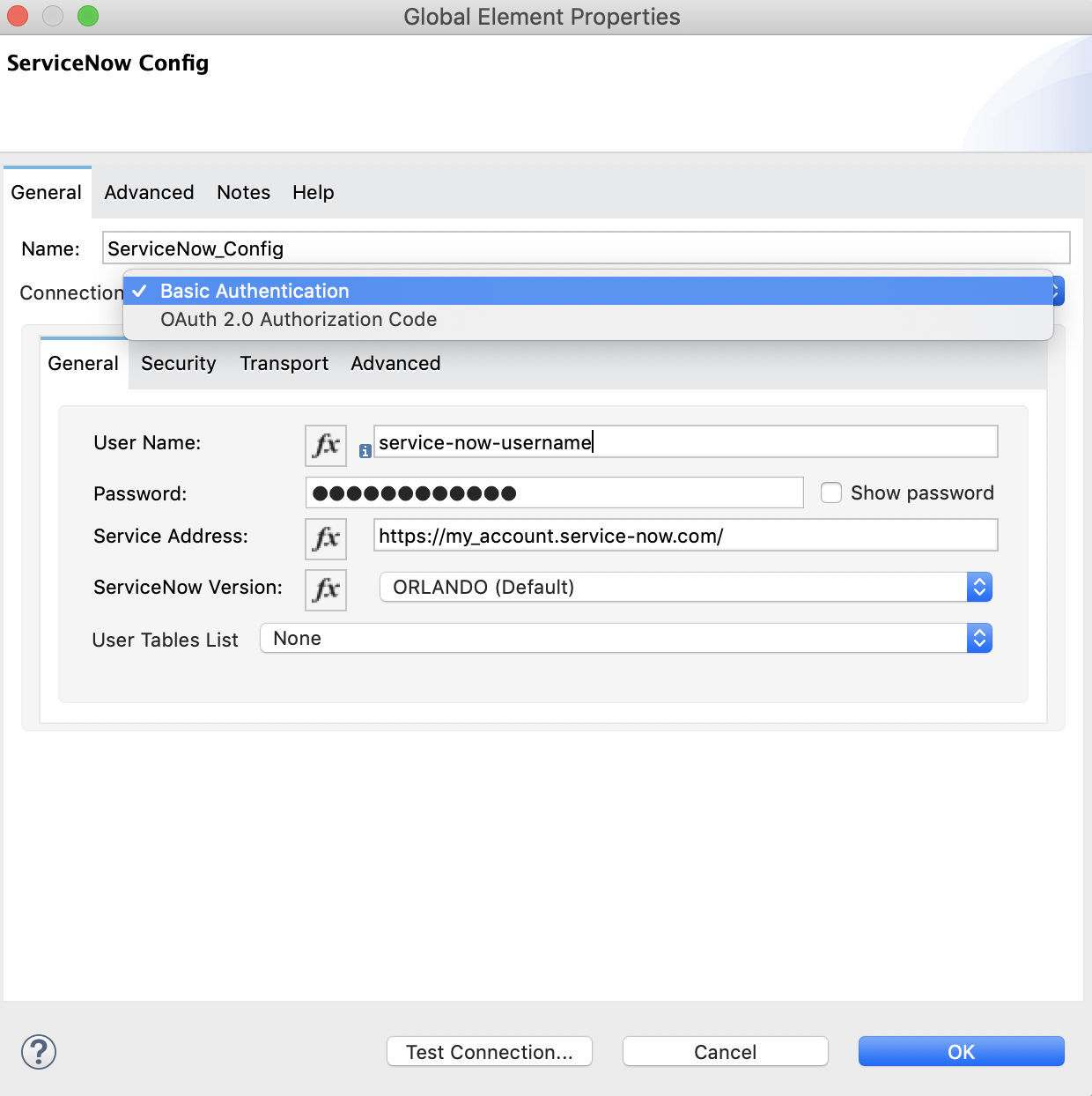

ServiceNow サーバーに接続するための ServiceNow 設定を次のようにセットアップしてテストします。

Configuration Name (設定名): ServiceNow_Config
Username (ユーザー名): my_user_name
Password (パスワード): my_password
Service Address (サービスアドレス): https://my_account.service-now.com

ServiceNow Version (ServiceNow バージョン): Quebec

ServiceNow アカウントに soap ロールセットがあるか、ServiceNow アカウントが admin アカウントである必要があります。システム管理者アカウントには SOAP へのアクセス権が自動的に付与されるため、テストにはシステム管理者アカウントが適しています。ただし、本番環境では、専用の API アカウントを作成し、soap ロールと、必要最低限のアクセス権を付与する追加のロールセットを設定してください。

接続に失敗した場合テストは、無効な接続パラメーターを確認して修正し、接続をもう一度テストしてください。

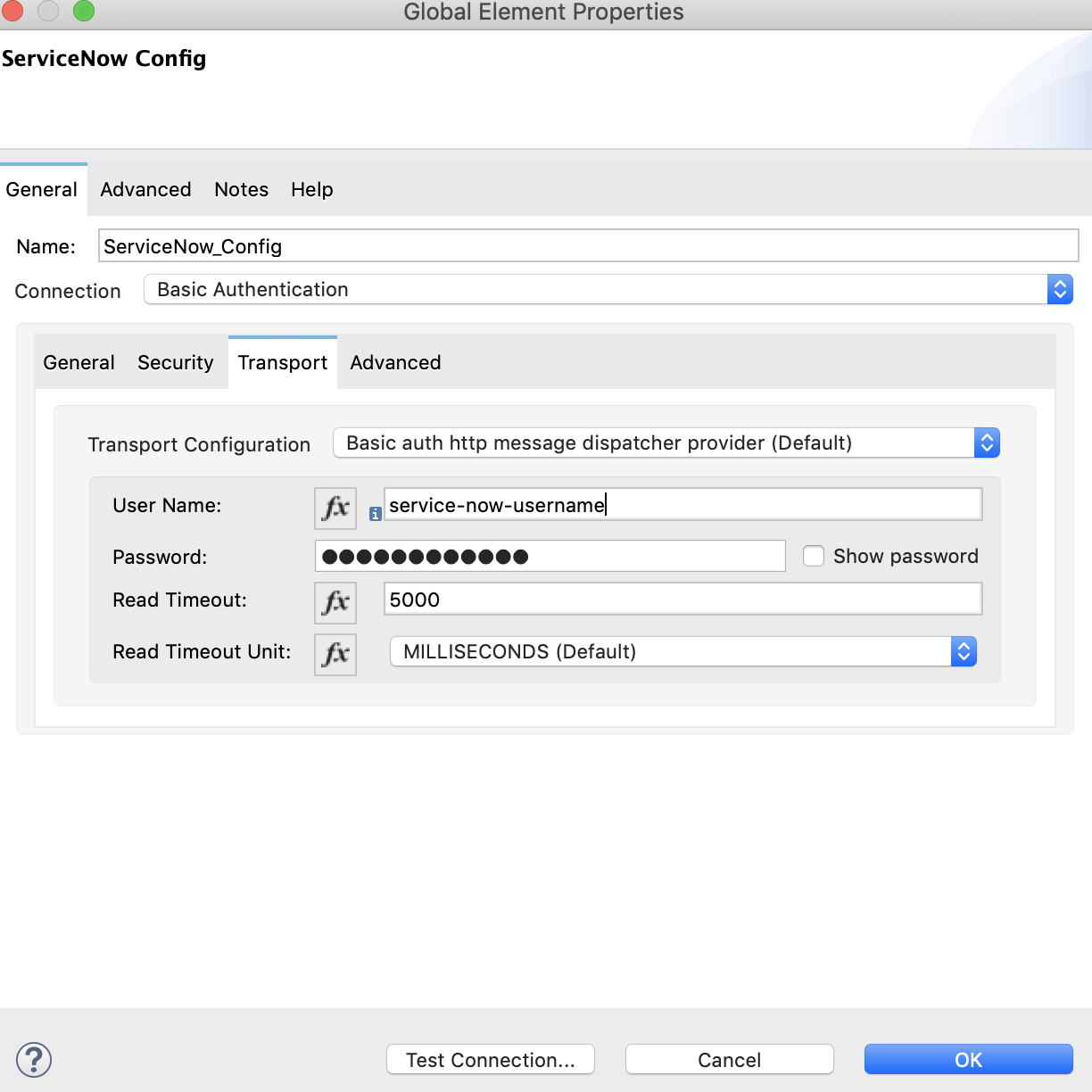

ServiceNow 設定の [Transport (トランスポート)] タブで、Basic Auth HTTP メッセージディスパッチャーをセットアップし、テストして、保存します。

[General (一般)] タブで指定したものと同じユーザー名とパスワードを使用します。たとえば、次のように指定します。
- Username (ユーザー名): my_user_name
- Password (パスワード): my_password

  接続に失敗した場合テストは、無効な接続パラメーターを確認して修正し、接続をもう一度テストしてください。
ServiceNow Connector の [Web Service Configuration (Web サービス設定)] 値を選択します。たとえば、次のようにします。
- Service (サービス): incident
- Operation (操作): getRecords
これらの値を [Service (サービス)] 項目と [Operation (操作)] 項目のメニュー項目として使用できるようにします。

名前は、コネクタがメタデータを読み込むと入力されます。

これらの名前を手動で入力しないでください。
コネクタの変換スクリプトを提供します。
Design Center の Invoke 操作から、[Body (本文)] 項目の [Map (マップ)] をクリックします。
[Body (本文)] ウィンドウの下部にある [Script (スクリプト)] タブをクリックします。
次の例のように、変換スクリプトをコピーして貼り付けます。
```
%dw 2.0
output application/xml
ns inc http://www.service-now.com/incident
---
{
    inc#getRecords: {
        inc#number: "INC0012345"
    }
}
```
この例では、output データ型を application/xml に変更しています。
フローの最後にpayload をメッセージとして使用するロガーを追加します。
アプリケーションをデプロイ、同期、または実行します。
ブラウザーまたは Postman などのアプリケーションから URL http://url.for.your.app:8081/incident/get を開いて、アプリケーションをテストします。

応答は次の例のようになります (簡潔にするため、いくつかの項目が省略されています)。

<getRecordsResponse xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <getRecordsResult>
    <active>1</active>
    <additional_assignee_list/>
    <approval>not requested</approval>
    <business_stc>0</business_stc>
    <calendar_duration/>
    <calendar_stc>0</calendar_stc>
    <caller_id>6816f79cc0a8016401c5a33be04be441</caller_id>
    <category>inquiry</category>
    <escalation>0</escalation>
    <knowledge>0</knowledge>
    <made_sla>1</made_sla>
    <notify>1</notify>
    <number>INC0021195</number>
    <opened_at>2017-07-27 03:13:54</opened_at>
    <opened_by>6816f79cc0a8016401c5a33be04be441</opened_by>
    <order>0</order>
    <priority>5</priority>
    <short_description>Server outage</short_description>
    <state>1</state>
    <sys_class_name>incident</sys_class_name>
    <sys_created_by>admin</sys_created_by>
    <sys_created_on>2017-07-27 03:14:52</sys_created_on>
    <sys_domain>global</sys_domain>
  </getRecordsResult>
</getRecordsResponse>

ServiceNow インシデントテーブルからのレコードの取得

この例では、Incident テーブルからレコードを取得するための Mule フローを Studio で作成します。次のスクリーンショットは、この例の Studio アプリケーションフローを示しています。

Figure 1. レコードの取得の例のアプリケーションフロー

Studio で Mule プロジェクトを作成します。

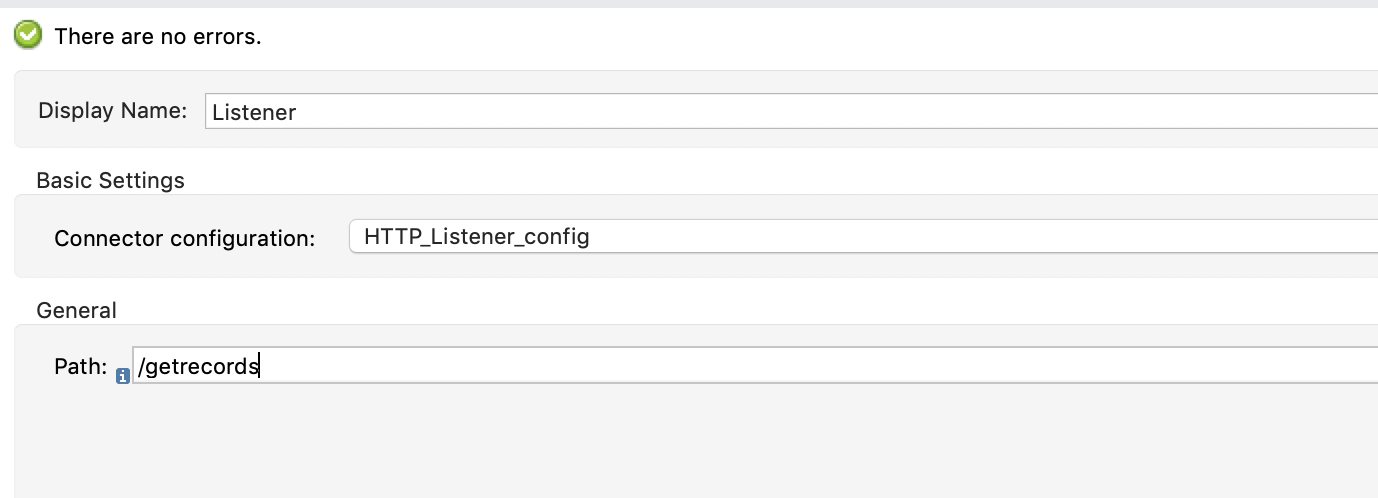

次のパスを使用して、フローの HTTP リスナートリガーを追加して設定します。

getrecords
HTTP Connector の後に Transform Message コンポーネントを追加して、次のような変換スクリプトを提供します。
```
%dw 2.0
output application/xml
ns ns0 http://www.service-now.com/incident
---
{
	ns0#getRecords: {
		ns0#description: 'Test WSDL QA'
	}
}
```
ServiceNow インシデントテーブルのレコードに一致する記述を追加します。
Transform コンポーネントの後に ServiceNow からの Invoke 操作を追加します。
ServiceNow サーバーに接続するための ServiceNow 設定をセットアップし、テストして、保存します。接続に失敗した場合は、無効な接続パラメーターを確認して修正し、もう一度テストを実行してください。
ナビゲーションの [General (一般)] タブで [Service (サービス)] を incident に設定し、[Operation (操作)] を getRecords に設定します。

必要に応じて、値 (ALL、TRUE、FALSE) から [Show Reference Values (参照値を表示)] を選択します。

Studio 7.5.0 以降では、Show Reference Values キーを指定せずに service および operation キーを選択してメタデータを解決できます。ただし、以前の Studio バージョンでは、すべてのメタデータキーを指定するまではメタデータは読み込まれず、すべてのメタデータキーを指定しないとツール例外が発生します。

参照値を指定しない場合の Studio 7.5.0 の ServiceNow メタデータ

[Message Body (メッセージ本文)] を payload に設定します。
Transform Message コンポーネントを追加し、transform XML to JSONを行って、読みやすさを向上します。次に例を示します。
```
%dw 2.0
output application/json
---
payload
```
フローの最後に payload (または #[payload]) をメッセージとして使用する Logger コンポーネントを追加します。
アプリケーションをデプロイまたは実行します。
http://localhost:8081/getrecords に移動してアプリケーションをテストします。

応答は次の例のようになります (簡潔にするため、いくつかの項目が省略されています)。

{
  "headers": {

  },
  "attachments": {

  },
  "body": {
    "getRecordsResponse": {
      "getRecordsResult": {
        "active": "1",
        "activity_due": "2019-09-24 09:48:15",
        "approval": "not requested",
        "business_stc": "0",
        "calendar_stc": "0",
        "category": "Software",
        "child_incidents": "0",
        "description": "Test WSDL QA",
        "escalation": "0",
        "hold_reason": "0",
        "impact": "1",
        "incident_state": "1",
        "knowledge": "0",
        "made_sla": "1",
        "notify": "1",
        "number": "INC0011616",
        "opened_at": "2019-09-20 07:30:34",
        "opened_by": "6816f79cc0a8016401c5a33be04be441",
        "order": "0",
        "priority": "1",
        "reassignment_count": "0",
        "reopen_count": "0",
        "severity": "3",
        "state": "1",
        "sys_class_name": "incident",
        "sys_created_by": "admin",
        "sys_created_on": "2019-09-20 07:30:34",
        "sys_domain": "global",
        "sys_domain_path": "/",
        "sys_id": "c03deab4db840010a0e6e04a48961999",
        "sys_mod_count": "47",
        "sys_updated_by": "system",
        "sys_updated_on": "2019-09-24 07:48:15",
        "upon_approval": "proceed",
        "upon_reject": "cancel",
        "urgency": "1",
      }
    }
  }
}

Show Reference Values で ALL を使用した場合の応答は省略された出力と同じようになり、表示値項目の応答要素名の先頭には dv が付けられます。

{
  "headers": {

  },
  "attachments": {

  },
  "body": {
    "getRecordsResponse": {
      "getRecordsResult": {
        "active": "1",
        "dv_active": "true",
        "activity_due": "2020-05-07 13:14:19",
        "dv_activity_due": "2020-05-07 06:14:19",
        "additional_assignee_list": null,
        "dv_additional_assignee_list": null,
        "approval": "not requested",
        "dv_approval": "Not Yet Requested",
      }
    }
  }
}

表示値項目の応答要素名の先頭には dv が付けられます。

詳細は、「ServiceNow - 表示値」を参照してください。

ServiceNow インシデントテーブルキーの取得

この例では、ServiceNow インスタンスのインシデントテーブルからキーを取得するための Mule フローを Studio で作成します。

Studio で Mule アプリケーションをプロジェクトとして作成します。
フローの HTTP の Listener トリガーを追加して設定し、[Path (パス)] を /getkeys に設定します。
HTTP の Listener 操作の後に Transform Message コンポーネントを追加します。
次のような変換スクリプトを提供します (ServiceNow インシデントテーブルのレコードに一致する記述を使用します)。
```
%dw 2.0
output application/xml
ns ns0 http://www.service-now.com/incident
---
{
	ns0#getKeys: {
		ns0#description: 'Test WSDL QA'
	}
}
```
Transform Message コンポーネントの後に ServiceNow の Invoke 操作を追加します。
ServiceNow サーバーに接続するための ServiceNow 設定をセットアップし、テストして、保存します。接続に失敗した場合は、無効な接続パラメーターを確認して修正し、もう一度テストを実行してください。
[General (一般)] タブのナビゲーションで [Service (サービス)] を incident に設定し、[Operation (操作)] を getKeys に設定します。
[Message Body (メッセージ本文)] を payload に設定します。
Transform Message コンポーネントを追加し、XML から JSON への変換を行って、読みやすさを向上します。次に例を示します。
```
%dw 2.0
output application/json
---
payload
```
フローの最後に payload (または #[payload]) をメッセージとして使用する Logger コンポーネントを追加します。
アプリケーションをデプロイまたは実行します。
アプリケーションをテストするため、http://localhost:8081/getkeys に移動します。

応答は次のようになります。

{
  "headers": {

  },
  "attachments": {

  },
  "body": {
    "getKeysResponse": {
      "sys_id": "c03deab4db840010a0e6e04a48961999,0f517ab8db840010a0e6e04a489619bc,6f1236f8db840010a0e6e04a489619f5",
      "count": "3"
    }
  }
}
