ワークフロー: 既存の Mule プロジェクトの APIkit プロジェクトへの変換

新しい Studio プロジェクトを作成し、API 定義ファイルを 指定しない 場合、APIkit は次を含む骨格 RAML ファイルおよび XML 設定を生成します。

  • HTTP リスナの設定

  • APIkit Router コンポーネント

  • エラー処理フロー

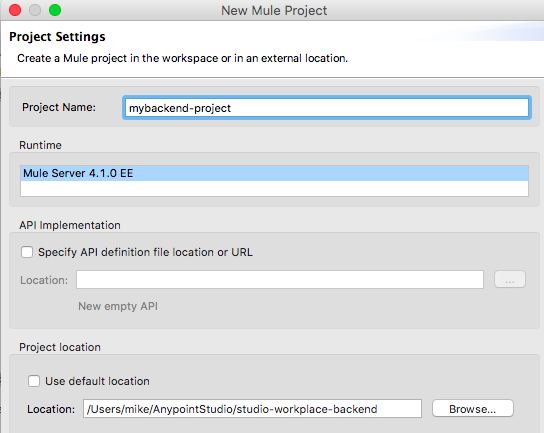

次のスクリーンショットは、[Specify API definition file location or URL (API 定義ファイルの場所または URL を指定)] オプションを示しています。これをオフにすると、最初にバックエンドが作成されます。

backend first project

後で、API 仕様を追加してから、API Console を使用して API をシミュレーションできます。

既存の設計への APIkit の追加

次のように Studio 内で RAML コードを作成することで、既存の設計 (RAML と APIkit を使用して最新化する従来のプロジェクトなど) に APIkit のコンポーネントを追加します。

RAML ベースの API

  • API 定義ファイルを定義する。

  • HTTP Listener と APIkit Router を含むメインフローを作成するか、既存のフローを使用する。

  • バックエンドフローを生成する。

生成されたバックエンドフローには、API のコアロジック、エラー処理フロー、API Console が含まれます。REST リソースとアクションのペアリングを追加する必要があります。

API 定義ファイルの定義

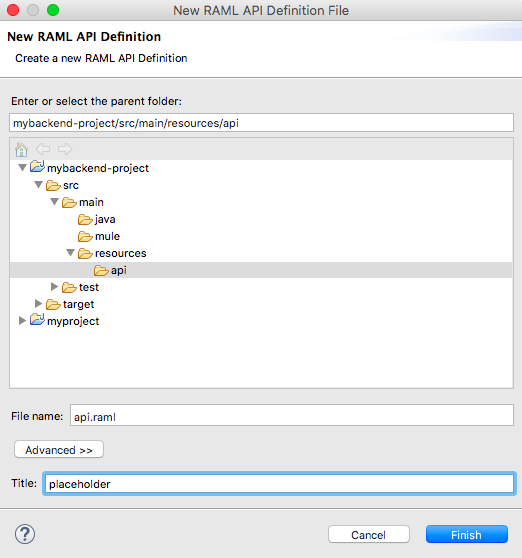

RAML ベースの API が必要な場合は、Studio を使用して [File (ファイル)] > [New (新規)] > [RAML API Definition (RAML API 定義)] でファイルを作成できます。

new raml

次に例を示します。

  1. 「ワークフロー: API 仕様からの Mule フローの生成」で提供された RAML 仕様および連動する JSON サンプルファイルを使用します。

  2. /src/main/resources/api で RAML の名前を右クリックして [Validate (検証)] を選択します。RAML に問題がなければ続行します。

  3. 連動ファイルを作成するか、Studio のメイン RAML の横にドラッグアンドドロップします。たとえば、[user-example.json] を [/src/main/resources/api] にドラッグします。

    未定義の属性に関する [Problem (問題)] ウィンドウのエラーメッセージは無視します。

メインフローの作成

APIkit プロジェクト内で、フローを作成します。

  1. 次のコンポーネントを Mule パレットからドラッグします。

    • HTTP Listener

    • APIkit Router

  2. APIkit Router のプロパティエディタの [Router Configuration (ルータ設定)] で、api-config を選択します。

  3. HTTP Listener のプロパティエディタの [Connector Configuration (コネクタ設定)] で、[api-httpListenerConfig] を選択してパスを設定します。たとえば、[Path (パス)] に / を入力します。

REST バックエンドフローの生成

Studio で RAML を作成するときに、バックエンドフローの生成は省略可能です。RAML ベースの API ではエラー処理が生成されます。生成されたフローをメインフローから参照する必要があります。この手順は、すでにメインフローを作成済みであることを前提としています。

バックエンドフローを生成する手順は、次のとおりです。

  1. Package Explorer で、プロジェクト名を右クリックします。

  2. [Mule] > [Generate Flows From REST API (REST API からフローを生成)] を選択します。

    メインフローの下にバックエンドフローが表示されます。

アクションへの RAML リソースのマップ

バックエンドファーストの設計プロセスの一部として、次の手順に示すように RAML リソースをアクションにマップします。この手順は、バックエンドフローを生成済みであることを前提としています。

アクションにリソースをマップする手順は、次のとおりです。

  1. [APIkit Router] をクリックして​プロパティエディタ​を開きます。[Router configuration (ルータ設定)] で、add 16x16 をクリックします。

    [Global Element Properties (グローバル要素のプロパティ)] ウィザードが表示されます。

  2. Studio 内で作成した RAML ファイルへの相対パス (src/main/resources/api/api.raml など) を入力します。参照時にはファイル名のみが使用され、それでは不十分です。

  3. [Mappings (マッピング)] で、add 16x16 をクリックして新しいマッピングを作成します。

    [New Mapping (新規マッピング)] ダイアログが表示されます。

  4. ドロップダウンを使用して、リソースをアクションにマップします。

    • [Resource (リソース)] ドロップダウンで、/users を選択する。

    • [Action (アクション)] ドロップダウンで、GET を選択する。

    • [Flow (フロー)] ドロップダウンで、get users アクションを含むフロー get:\users:api-config を選択する。

      [OK] をクリックします。

      apikit-using-ab251
  5. API の各リソースとアクションのペアリングで、前のステップを繰り返します。

これで、新しいプロジェクトを実行し、API Console を使用してコールをシミュレーションする準備ができました。
