XML Module の Validate schema 操作は、入力コンテンツが指定した XSD スキーマに準拠していることを検証します。操作では、カンマ (,) を区切り文字として使用して多数のスキーマを参照できます。デフォルトではこの操作はメッセージペイロードレベルで入力ドキュメントを検索しますが、独自の入力を指定することもできます。 Validation Module の All スコープ内で Validate schema 操作を使用できます。

Studio で Validation Schema 操作を設定する

次の例では、スクリプトが含まれる XML スキーマを検証します。

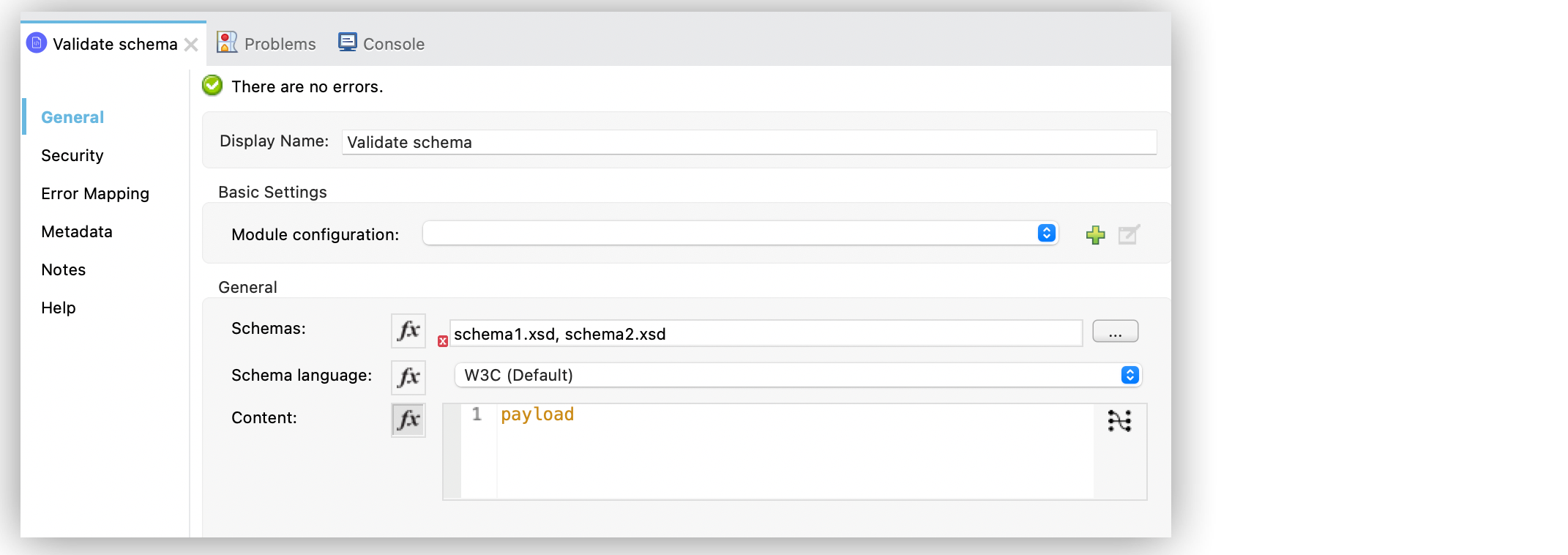

Studio で、Validate schema 操作をフローにドラッグします。 [Schemas (スキーマ)] 項目で、カンマを使用してファイル名を区切ってスキーマファイルを追加します (例: schema1.xsd, schema2.xsd)。
[Flow Reference] コンポーネントを [Validate schema] 操作の右にドラッグします。
[Flow name (ファイル名)] を processValidDocument に設定します。

設定 XML エディターでは、<xml-module:validate-schema> 設定は次のように記述されます。

<flow name="process">
    <xml-module:validate-schema schemas="schema1.xsd, schema2.xsd" />
    <flow-ref name="processValidDocument" />
</flow>xml

次の例では、独自の入力を行って Validate schema 操作を設定します。

Studio で、File Read 操作をフローにドラッグします。
設定画面で、[File Path (ファイルパス)] を document.xml に設定します。
[Advanced (詳細)] タブで、[Target Variable (対象変数)] を xmlDoc に設定します。
XML Module の [Validate schema] 操作を [Read] 操作の右にドラッグします。
[Schemas (スキーマ)] 項目で、スキーマを追加し、カンマを使用してそれらの名前を区切ります (例: schema1.xsd, schema2.xsd)。

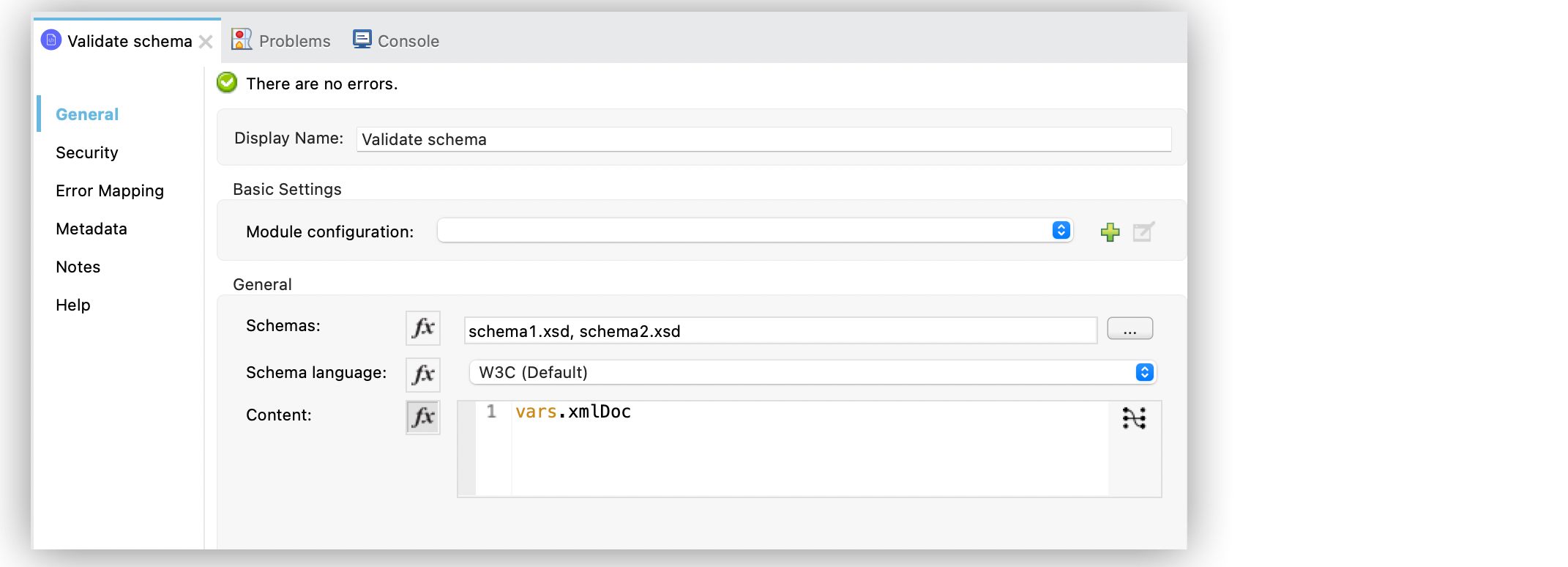

[Content (コンテンツ)] 項目を検証する XML コンテンツに設定します (例: #[vars.xmlDoc])。
[Flow Reference] コンポーネントを [Validate schema] 操作の右にドラッグします。
[Flow name (ファイル名)] を processValidDocument に設定します。

「Content (コンテンツ)」項目で、検証する XML コンテンツファイルを追加します。

設定 XML エディターでは、<xml-module:validate-schema> および <xml-module:content> 設定は次のように記述されます。

<flow name="process">
    <file:read path="document.xml" target="xmlDoc" />
    <xml-module:validate-schema schemas="schema1.xsd, schema2.xsd">
        <xml-module:content>#[vars.xmlDoc]</xml-module:content>
    </xml:module:validate-schema>
    <flow-ref name="processValidDocument" />
</flow>xml

検証エラーを管理する

検証に成功した場合はフローの次の操作に進みます。ただし、検証に失敗すると、XML-MODULE:SCHEMA_NOT_HONOURED エラーが発生します。
検証に失敗する理由は複数あるため、エラーの説明にはメッセージのリストが含まれます。各メッセージには、次のような構造の SchemaViolation オブジェクトが含まれます。

{
  lineNumber: Number,
  columnNumber: Number,
  description: String
}yaml

次の例では、Validate schema 操作と Error Handler コンポーネントの XML-MODULE:SCHEMA_NOT_HONOURED エラーを設定します。

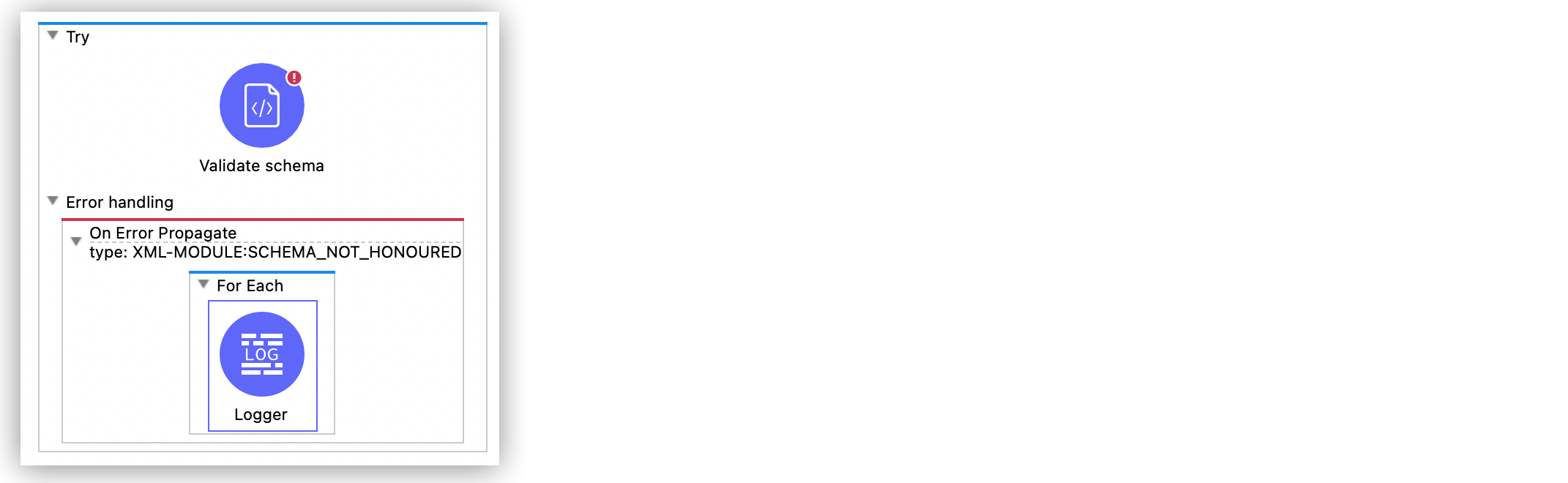

Studio で Try スコープコンポーネントをフローにドラッグします。
XML Module の [Validate schema] 操作を [Try] スコープコンポーネントにドラッグします。
[Schemas (スキーマ)] 項目で、スキーマを追加します (例: schema.xsd)。
フローで、[Error handling (エラー処理)] 矢印をクリックして、[error-handling (エラー処理)] セクションを展開します。
[On Error Propagate] コンポーネントを [Error handling (エラー処理)] セクションにドラッグします。
[Type (種別)] 項目をこの On-Error 戦略によって処理される Mule エラーに設定します (例: XML-MODULE:SCHEMA_NOT_HONOURED)。
[Enable Notifications (通知を有効化)] および [Log Exception (例外を記録)] 項目をオフにします。
[For Each] スコープコンポーネントを [On Error Propagate] コンポーネントにドラッグして各 errorMessage.payload を反復処理します。
[Collection (コレクション)] 項目を、ペイロードを各部分に分割する式に設定します (例: #[error.errorMessage.payload])。
[Logger] コンポーネントを [For Each] スコープコンポーネントにドラッグして、XML Module エラーを記録します。
[Message (メッセージ)] 項目を、メッセージを記述する SchemaViolation オブジェクトが含まれる式に設定します (例: #['At line: $(payload.lineNumber), column: $(payload.columnNumber) → $(payload.description)'])。
変更を保存します。
Package Explorer でプロジェクト名をクリックし、[Run (実行)] > [Run As (別のユーザーとして実行)] > [Mule Application (Mule アプリケーション)] をクリックします。

コンソールビューに移動して、ロガーメッセージを読み取ります。

ERROR 2018-02-16 14:35:45,722 [[MuleRuntime].cpuIntensive.01: [SchemaValidationTestCase#extractErrorsUsingExpressions].extractErrorsFromException.CPU_INTENSIVE @411e886b] org.mule.runtime.core.internal.processor.LoggerMessageProcessor: At line: -1, column: -1 -> cvc-complex-type.2.4.a: Invalid content was found starting with element 'fail'. One of '{used}' is expected.

設定 XML エディターでは、<on-error-propagate type="XML-MODULE:SCHEMA_NOT_HONOURED"> 設定は次のように記述されます。

 <flow name="extractErrorsFromException">
    <try>
        <xml-module:validate-schema schemas="schema.xsd" />
        <error-handler>
            <on-error-propagate type="XML-MODULE:SCHEMA_NOT_HONOURED">
                <foreach collection="#[error.errorMessage.payload]">
                    <logger level="ERROR" message="#['At line: $(payload.lineNumber), column: $(payload.columnNumber) -> $(payload.description)']" />
                </foreach>
            </on-error-propagate>
        </error-handler>
    </try>
</flow>xml

スキーマテキストコンテンツを設定する

次の例では、Validate schema 操作の [Schema contents (スキーマコンテンツ)] 項目を設定します。スキーマテキストをこの項目に入力して、スキーマ検証を実行します。

スキーマコンテンツを追加するには、スキーマとスキーマコンテンツの両方ではなくいずれかのみを指定します。[Schemas (スキーマ)] 項目でファイルをアップロードするか、または [Schema contents (スキーマコンテンツ)] 項目で直接スキーマテキストコンテンツを手動で追加することができます。

Studio で、フローから Validate schema 操作を選択します。
Validate schema 操作の設定画面で、[Schema contents (スキーマコンテンツ)] を [Edit inline (インライン編集)] に設定します。

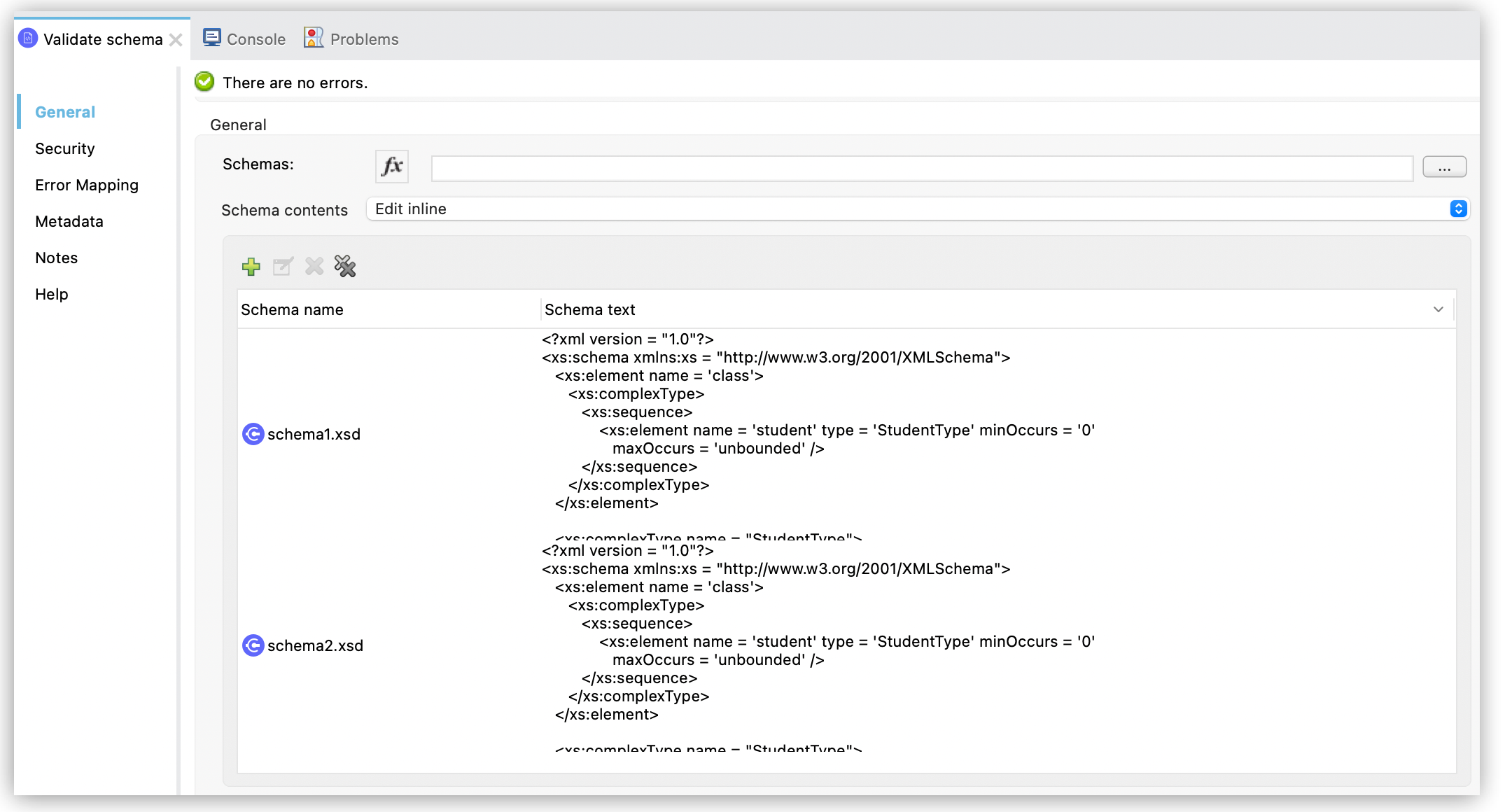

Validate schema の設定画面で [Edit inline (インライン編集)] に設定された [Schema content (スキーマコンテンツ)] 項目

プラス記号をクリックして、スキーマ名とテキストを追加します。
[Schema content (スキーマコンテンツ)] ウィンドウの [Schema name (スキーマ名)] 項目に、schema1.xsd などのスキーマ名を入力します。
[Schema text (スキーマテキスト)] 項目に、次のようなスキーマテキストコンテンツを入力します。

<?xml version = "1.0"?>
<xs:schema xmlns:xs = "http://www.w3.org/2001/XMLSchema">
   <xs:element name = 'class'>
      <xs:complexType>
         <xs:sequence>
             <xs:element name = 'student' type = 'StudentType' minOccurs = '0'
                maxOccurs = 'unbounded' />
         </xs:sequence>
      </xs:complexType>
   </xs:element>

   <xs:complexType name = "StudentType">
      <xs:sequence>
         <xs:element name = "firstname" type = "xs:string"/>
         <xs:element name = "lastname" type = "xs:string"/>
         <xs:element name = "nickname" type = "xs:string"/>
         <xs:element name = "marks" type = "xs:positiveInteger"/>
      </xs:sequence>
      <xs:attribute name = 'rollno' type = 'xs:positiveInteger'/>
   </xs:complexType>
</xs:schema>xml

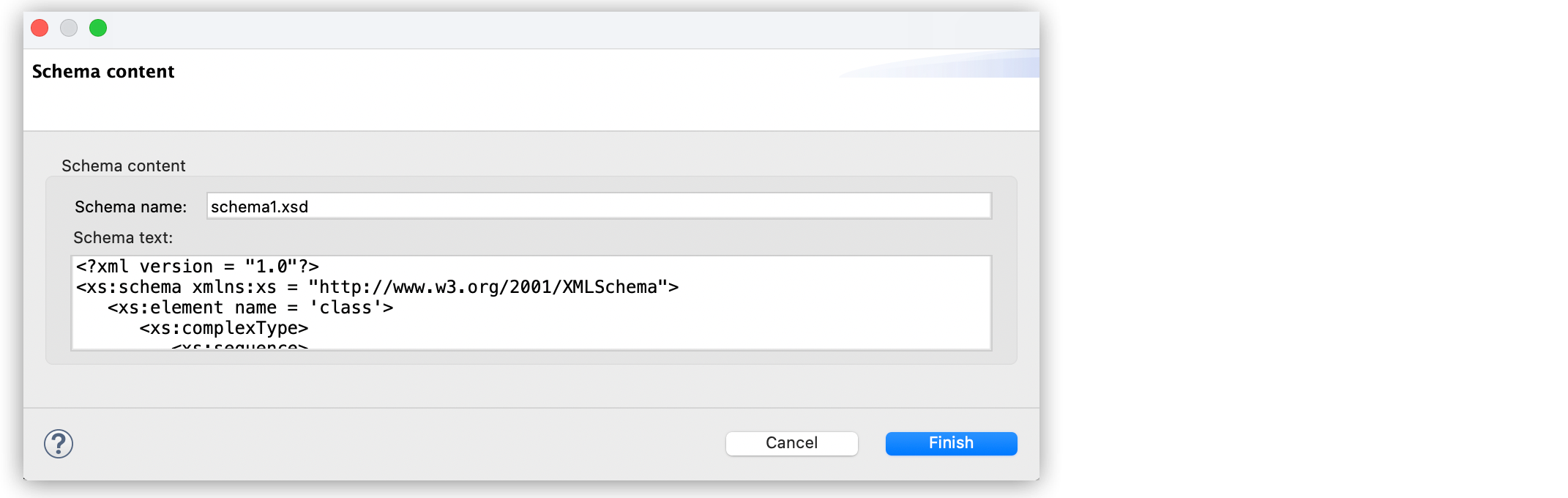

「Schema name (スキーマ名)」項目と「Schema text (スキーマテキスト)」項目が含まれる「Schema content (スキーマコンテンツ)」ウィンドウ

[Finish (完了)] をクリックします。
