Tracing Module を使用したフロー実行中の相関 ID の変更

次のような場合は、特定のスコープまたは一連の操作でイベントの相関 ID を変更することが必要になることがあります。

  • For Each​ スコープ内でデータベースクエリの結果を処理しており、イベントを、処理中のレジスターと相関する必要がある。

  • JMS メッセージキューをコンシュームしており、トレーサビリティの目的で JMS 相関 ID を使用して続行する必要がある。

これらのシナリオでは、Tracing Module ​With CorrelationID​ スコープを使用して、そのスコープの実行中に相関 ID を変更することができます。

With CorrelationID スコープを設定する

次の Mule アプリケーションの例では、Studio で ​With CorrelationID​ スコープを設定します。

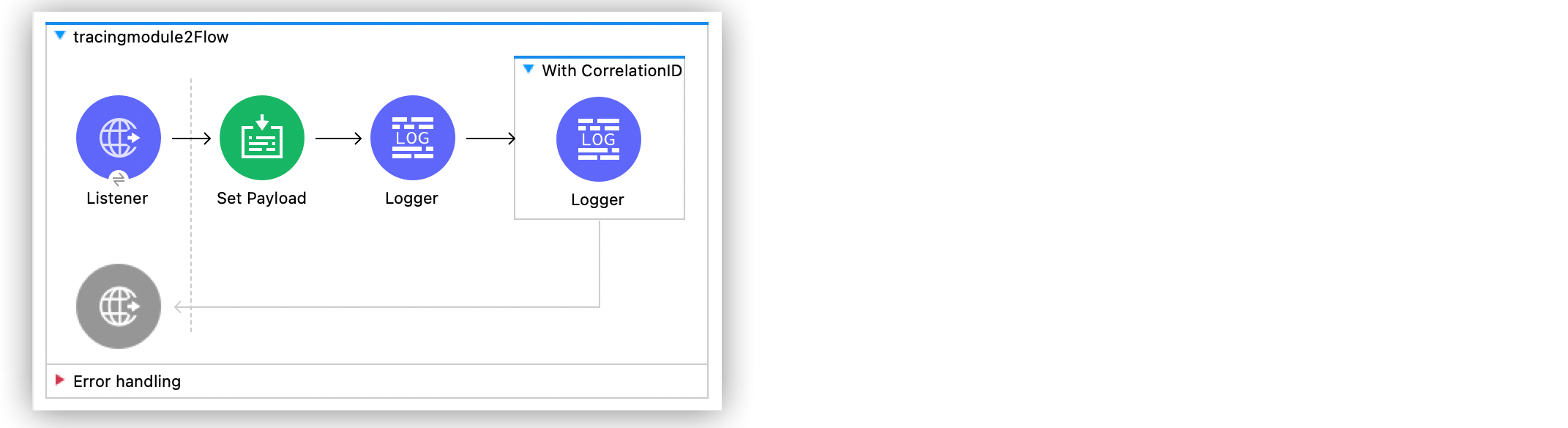

With CorrelationID スコープのフロー

  1. Studio の ​[Mule Palette (Mule パレット)]​ ビューで、​[HTTP] > [Listener]​ を選択します。

  2. [Listener]​ を Studio キャンバスにドラッグします。

  3. [Path (パス)]​ を ​/test​ に設定します。

  4. [Connector configuration (コネクタ設定)]​ 項目の横にあるプラス記号 (​+​) をクリックして、アプリケーション内のすべてのソースのインスタンスで使用できるグローバル要素を設定します。

  5. HTTP リスナーのグローバル要素を設定して、​[OK]​ をクリックします。

  6. [Set Payload]​ コンポーネントを [HTTP] の [Listener] の右にドラッグします。

  7. [Value (値)]​ を「​some​」に設定します。

  8. Studio の ​[Mule Palette (Mule パレット)]​ ビューで、​[Logger]​ を選択します。

  9. [Logger]​ を [Set Payload] の右にドラッグします。

  10. [Message (メッセージ)]​ を ​#[payload]​ に設定します。

  11. [Level (レベル)]​ を ​WARN​ に設定します。

  12. [With CorrelationID]​ スコープを Studio キャンバスにドラッグします。

  13. [Correlation id (相関 ID)]​ を ​#[correlationId ++ '-EXAMPLE']​ に設定します。

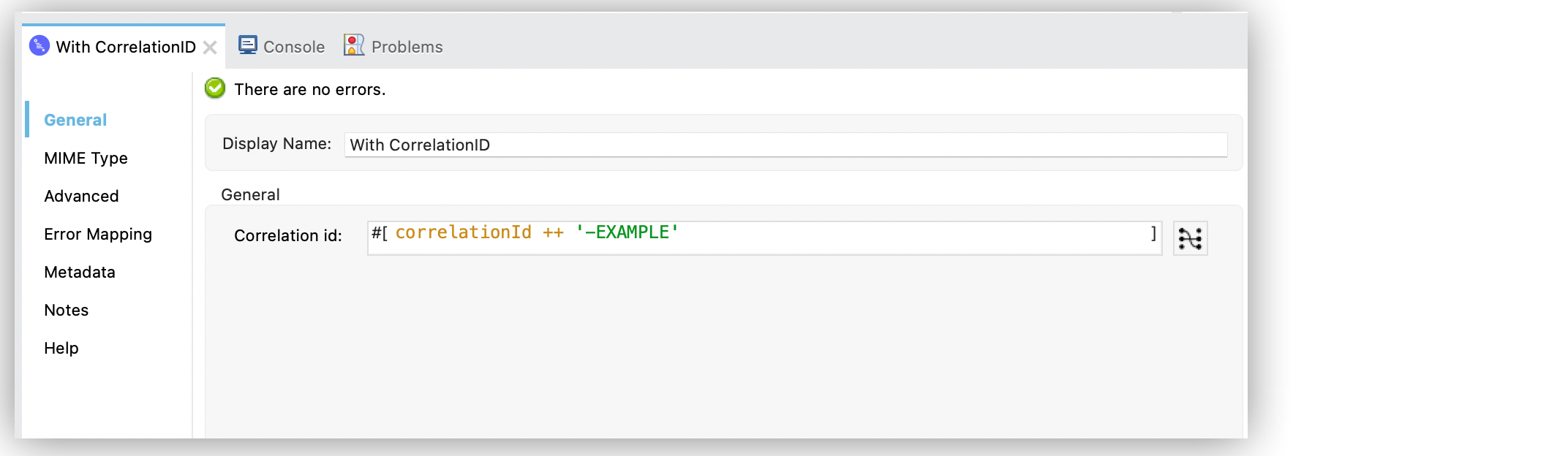

    [Correlation id (相関 ID)] 項目がある With CorrelationID スコープの設定ウィンドウ

  14. 別の ​[Logger]​ コンポーネントを ​[With CorrelationID]​ スコープにドラッグします。

  15. [Message (メッセージ)]​ を ​#[payload]​ に設定します。

  16. [Level (レベル)]​ を ​WARN​ に設定します。

  17. Mule アプリケーションを保存して実行します。

  18. コマンドラインで ​curl localhost:8081/test​ を実行して、アプリケーションをテストします。

アプリケーションの出力ログは次のようになります。

WARN  2021-03-30 16:46:11,269 [[MuleRuntime].uber.05: [test-project-app].example.CPU_LITE @6d3b5ad] [processor: example/processors/1; event: bad0e5b0-9191-11eb-a0b3-36548d51aeee] org.mule.runtime.core.internal.processor.LoggerMessageProcessor: some
WARN  2021-03-30 16:46:11,271 [[MuleRuntime].uber.05: [test-project-app].example.CPU_LITE @6d3b5ad] [processor: example/processors/2/processors/0; event: bad0e5b0-9191-11eb-a0b3-36548d51aeee-EXAMPLE] org.mule.runtime.core.internal.processor.LoggerMessageProcessor: some
WARN  2021-03-30 16:46:11,274 [[MuleRuntime].uber.05: [test-project-app].example.CPU_LITE @6d3b5ad] [processor: example/processors/3; event: bad0e5b0-9191-11eb-a0b3-36548d51aeee] org.mule.runtime.core.internal.processor.LoggerMessageProcessor: some
xml

With CorrelationID スコープを設定する XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:json="http://www.mulesoft.org/schema/mule/json" xmlns:tracing="http://www.mulesoft.org/schema/mule/tracing"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/tracing http://www.mulesoft.org/schema/mule/tracing/current/mule-tracing.xsd
http://www.mulesoft.org/schema/mule/json http://www.mulesoft.org/schema/mule/json/current/mule-json.xsd">
	<http:listener-config name="HTTP_Listener_config" >
		<http:listener-connection host="0.0.0.0" port="8081" />
	</http:listener-config>
	<flow name="tracingmodule2Flow"  >
		<http:listener config-ref="HTTP_Listener_config" path="/test"/>
		<set-payload value="some" />
		<logger level="WARN" message="#[payload]"/>
		<tracing:with-correlation-id correlationId="#[correlationId ++ '-EXAMPLE']">
			<logger level="WARN"  message="#[payload]"/>
		</tracing:with-correlation-id>
	</flow>
</mule>
xml
