SAP Connector 5.9 の例 - Mule 4
SAP Connector の Mule フローの例を示します。
SAP への IDoc の送信

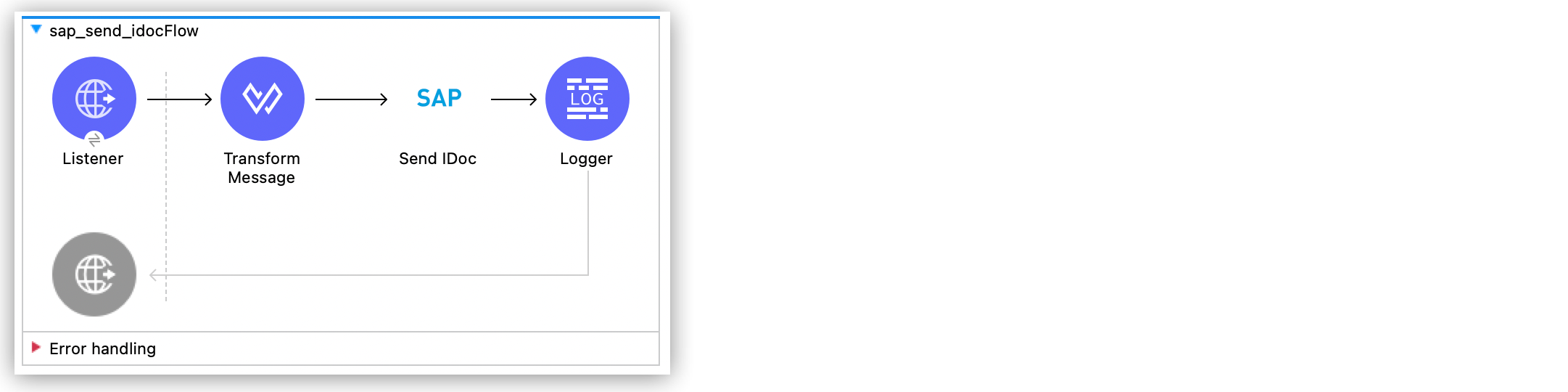

この例は、IDoc を SAP に送信する Mule アプリケーションを作成する方法を示しています。次のスクリーンショットは、この例の Studio フローを示しています。
HTTP リスナーを設定する
ローカルホストポート 8081 で /sendIDoc パスへのコールが行われたときに Mule フローを開始するように HTTP リスナーを設定します。
-
Anypoint Studio で、新しい Mule プロジェクトを作成します。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] > [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/sendIDoc に設定します。
[Transform Message] コンポーネントを追加する
[Transform Message] コンポーネントで、IDoc 入力を XML に変換するように設定します。
-
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Transform Message] コンポーネントを [Listener] ソースの横にドラッグします。
-
メタデータが取得された後に、[Transform Message] コンポーネントの [Output (出力)] セクションのテキストを次のテキストで上書きします。
%dw 2.0 output application/xml <MATMAS01> <IDOC BEGIN="1"> <EDI_DC40 SEGMENT="1"> <TABNAM>EDI_DC40</TABNAM> <MANDT>800</MANDT> <DOCNUM>0000000003519646</DOCNUM> <DOCREL>740</DOCREL> <STATUS>30</STATUS> <DIRECT>1</DIRECT> <OUTMOD>2</OUTMOD> <IDOCTYP>MATMAS01</IDOCTYP> <MESTYP>MATMAS</MESTYP> <SNDPOR>SAPIDE</SNDPOR> <SNDPRT>LS</SNDPRT> <SNDPRN>T90CLNT090</SNDPRN> <RCVPOR>MULE01_TP</RCVPOR> <RCVPRT>LS</RCVPRT> <RCVPRN>MULE01_LS</RCVPRN> <CREDAT>20180606</CREDAT> <CRETIM>133420</CRETIM> <SERIAL>20180606133420</SERIAL> </EDI_DC40> <E1MARAM SEGMENT="1"> <MSGFN>005</MSGFN> <MATNR>000000000000000088</MATNR> <ERSDA>19970527</ERSDA> <ERNAM>MORLEY</ERNAM> <LAEDA>20030122</LAEDA> <AENAM>I021066</AENAM> <PSTAT>KVB</PSTAT> <LVORM>X</LVORM> <MTART>FERT</MTART> <MBRSH>M</MBRSH> <MATKL>02004</MATKL> <MEINS>PCE</MEINS> <BLANZ>000</BLANZ> <BRGEW>0.200</BRGEW> <NTGEW>0.200</NTGEW> <GEWEI>KGM</GEWEI> <VOLUM>0.000</VOLUM> <TRAGR>0001</TRAGR> <SPART>09</SPART> <WESCH>0.000</WESCH> <LAENG>0.000</LAENG> <BREIT>0.000</BREIT> <HOEHE>0.000</HOEHE> <ERGEW>0.000</ERGEW> <ERVOL>0.000</ERVOL> <GEWTO>0.0</GEWTO> <VOLTO>0.0</VOLTO> <FUELG>0</FUELG> <STFAK>0</STFAK> <MHDRZ>0</MHDRZ> <MHDHB>0</MHDHB> <MHDLP>0</MHDLP> <VPSTA>KVB</VPSTA> <MSTDE>00000000</MSTDE> <MSTDV>00000000</MSTDV> <COMPL>00</COMPL> <GEWTO_NEW>0.0</GEWTO_NEW> <VOLTO_NEW>0.0</VOLTO_NEW> <ANP>000000000</ANP> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>1</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>ZH</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>4</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>RO</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>5</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>SL</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>6</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>HR</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>E</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>EN</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>F</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>FR</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>G</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>EL</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>J</SPRAS> <MAKTX>AS-100 T ???</MAKTX> <SPRAS_ISO>JA</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>W</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>BG</SPRAS_ISO> </E1MAKTM> <E1MAKTM SEGMENT="1"> <MSGFN>005</MSGFN> <SPRAS>d</SPRAS> <MAKTX>AS-100 T-shirt</MAKTX> <SPRAS_ISO>SH</SPRAS_ISO> </E1MAKTM> <E1MARCM SEGMENT="1"> <MSGFN>005</MSGFN> <WERKS>1000</WERKS> <PSTAT>V</PSTAT> <LVORM>X</LVORM> <PLIFZ>0</PLIFZ> <WEBAZ>0</WEBAZ> <PERKZ>M</PERKZ> <AUSSS>0.00</AUSSS> <MINBE>0.000</MINBE> <EISBE>0.000</EISBE> <BSTMI>0.000</BSTMI> <BSTMA>0.000</BSTMA> <BSTFE>0.000</BSTFE> <BSTRF>0.000</BSTRF> <MABST>0.000</MABST> <LOSFX>0</LOSFX> <AUSDT>00000000</AUSDT> <BEARZ>0.00</BEARZ> <RUEZT>0.00</RUEZT> <TRANZ>0.00</TRANZ> <BASMG>0.000</BASMG> <DZEIT>0</DZEIT> <MAXLZ>0</MAXLZ> <UEETO>0.0</UEETO> <UNETO>0.0</UNETO> <WZEIT>0</WZEIT> <VZUSL>0.00</VZUSL> <UMLMC>0.000</UMLMC> <LGRAD>0.0</LGRAD> <OBJID>00000000</OBJID> <MTVFP>01</MTVFP> <VRVEZ>0.00</VRVEZ> <VBAMG>0.000</VBAMG> <VBEAZ>0.00</VBEAZ> <TRAME>0.000</TRAME> <FXHOR>000</FXHOR> <VINT1>000</VINT1> <VINT2>000</VINT2> <LOSGR>0.000</LOSGR> <KAUSF>0.00</KAUSF> <TAKZT>0</TAKZT> <VRBDT>00000000</VRBDT> <VRBFK>0.00</VRBFK> <PREND>00000000</PREND> <PRENG>00000000</PRENG> <PRFRQ>0</PRFRQ> <SHZET>00</SHZET> <MMSTD>00000000</MMSTD> <DPLHO>0</DPLHO> <MINLS>0.000</MINLS> <MAXLS>0.000</MAXLS> <FIXLS>0.000</FIXLS> <LTINC>0.000</LTINC> <COMPL>00</COMPL> <EISLO>0.000</EISLO> </E1MARCM> <E1MARCM SEGMENT="1"> <MSGFN>005</MSGFN> <WERKS>2300</WERKS> <PSTAT>VB</PSTAT> <LVORM>X</LVORM> <PLIFZ>0</PLIFZ> <WEBAZ>0</WEBAZ> <PERKZ>M</PERKZ> <AUSSS>0.00</AUSSS> <MINBE>0.000</MINBE> <EISBE>0.000</EISBE> <BSTMI>0.000</BSTMI> <BSTMA>0.000</BSTMA> <BSTFE>0.000</BSTFE> <BSTRF>0.000</BSTRF> <MABST>0.000</MABST> <LOSFX>0</LOSFX> <AUSDT>00000000</AUSDT> <BEARZ>0.00</BEARZ> <RUEZT>0.00</RUEZT> <TRANZ>0.00</TRANZ> <BASMG>0.000</BASMG> <DZEIT>0</DZEIT> <MAXLZ>0</MAXLZ> <UEETO>0.0</UEETO> <UNETO>0.0</UNETO> <WZEIT>0</WZEIT> <VZUSL>0.00</VZUSL> <UMLMC>0.000</UMLMC> <LADGR>0001</LADGR> <LGRAD>0.0</LGRAD> <OBJID>00000000</OBJID> <MTVFP>01</MTVFP> <VRVEZ>0.00</VRVEZ> <VBAMG>0.000</VBAMG> <VBEAZ>0.00</VBEAZ> <TRAME>0.000</TRAME> <FXHOR>000</FXHOR> <VINT1>000</VINT1> <VINT2>000</VINT2> <LOSGR>0.000</LOSGR> <KAUSF>0.00</KAUSF> <TAKZT>0</TAKZT> <VRBDT>00000000</VRBDT> <VRBFK>0.00</VRBFK> <PRENO>00000000</PRENO> <PREND>00000000</PREND> <PRENG>00000000</PRENG> <PRFRQ>0</PRFRQ> <SHZET>00</SHZET> <MMSTD>00000000</MMSTD> <DPLHO>0</DPLHO> <MINLS>0.000</MINLS> <MAXLS>0.000</MAXLS> <FIXLS>0.000</FIXLS> <LTINC>0.000</LTINC> <COMPL>00</COMPL> <EISLO>0.000</EISLO> </E1MARCM> <E1MARMM SEGMENT="1"> <MSGFN>005</MSGFN> <MEINH>PCE</MEINH> <UMREZ>1</UMREZ> <UMREN>1</UMREN> <LAENG>0.000</LAENG> <BREIT>0.000</BREIT> <HOEHE>0.000</HOEHE> <VOLUM>0.000</VOLUM> <BRGEW>0.200</BRGEW> <GEWEI>KGM</GEWEI> <NEST_FTR>0</NEST_FTR> <MAX_STACK>0</MAX_STACK> <CAPAUSE>0.000</CAPAUSE> </E1MARMM> <E1MBEWM SEGMENT="1"> <MSGFN>005</MSGFN> <BWKEY>2300</BWKEY> <LVORM>X</LVORM> <VPRSV>S</VPRSV> <VERPR>0</VERPR> <STPRS>0.3</STPRS> <PEINH>1</PEINH> <BKLAS>7920</BKLAS> <VMVPR>S</VMVPR> <VMVER>0</VMVER> <VMSTP>0.3</VMSTP> <VMPEI>1</VMPEI> <VMBKL>7920</VMBKL> <VJVPR>S</VJVPR> <VJVER>0</VJVER> <VJSTP>0.3</VJSTP> <LFGJA>1998</LFGJA> <LFMON>09</LFMON> <ZKPRS>0</ZKPRS> <ZKDAT>00000000</ZKDAT> <BWPRS>0</BWPRS> <BWPRH>0</BWPRH> <VJBWS>0</VJBWS> <VJBWH>0</VJBWH> <VVJLB>0.000</VVJLB> <VVMLB>0.000</VVMLB> <VVSAL>0</VVSAL> <ZPLPR>0</ZPLPR> <ZPLP1>0</ZPLP1> <ZPLP2>0</ZPLP2> <ZPLP3>0</ZPLP3> <ZPLD1>00000000</ZPLD1> <ZPLD2>00000000</ZPLD2> <ZPLD3>00000000</ZPLD3> <BWPH1>0</BWPH1> <BWPS1>0</BWPS1> <ABWKZ>00</ABWKZ> <PSTAT>B</PSTAT> <KALN1>000100014878</KALN1> <KALNR>000100014879</KALNR> <VERS1>00</VERS1> <VERS2>00</VERS2> <VERS3>00</VERS3> <PPRDZ>000</PPRDZ> <PPRDL>000</PPRDL> <PPRDV>000</PPRDV> <PDATZ>0000</PDATZ> <PDATL>0000</PDATL> <PDATV>0000</PDATV> <VPLPR>0</VPLPR> <VJBKL>7920</VJBKL> <VJPEI>1</VJPEI> <HKMAT>X</HKMAT> <BWPEI>0</BWPEI> </E1MBEWM> <E1MLANM SEGMENT="1"> <MSGFN>005</MSGFN> <ALAND>ES</ALAND> <TATY1>MWST</TATY1> <TAXM1>0</TAXM1> </E1MLANM> </E1MARAM> </IDOC> </MATMAS01> ',"application/xml")dataweave
Send IDoc 操作を追加する
Send IDoc 操作は、リモート関数コール (RFC) を介して IDoc を SAP に送信します。
-
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Send IDoc] 操作を [Transform Message] コンポーネントの横にドラッグします。
-
SAP_Outbound というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
正常に接続できた場合は、設定を保存します。
-
それ以外の場合、無効なパラメーターを確認および修正して、再度テストします。
-
-
[Send IDoc] のプロパティに次の値を設定します。
項目 値 IDoc Name (IDoc 名)
MATMAS01Content (コンテンツ)
#[payload]
Logger コンポーネントを追加する
[Logger] コンポーネントは Studio コンソールにコネクタのペイロードを表示します。
-
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Logger] を [Send IDoc] 操作の横にドラッグします。
-
[File (ファイル)] > [Save (保存)] をクリックして、アプリケーションを保存します。
アプリケーションを実行する
Mule アプリケーションを実行する手順は、次のとおりです。
-
[Run (実行)] > [Run as (別のユーザーとして実行)] > [Mule Application (Mule アプリケーション)] をクリックします。
-
Web ブラウザーから、次の URL のクエリパラメーターとして、従業員の内部 ID、名、姓を入力してアプリケーションをテストします。
http://localhost:8081/sendIDocMule によって IDoc が SAP に送信されます。
IDoc を SAP に送信する XML
Studio で次のコードを新しい Mule アプリケーションに貼り付ければ、IDoc を送信するフローの例をすばやく読み込むことができます。環境に合わせて値を変更してください。
<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core" xmlns:sap="http://www.mulesoft.org/schema/mule/sap"
xmlns:http="http://www.mulesoft.org/schema/mule/http"
xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/sap http://www.mulesoft.org/schema/mule/sap/current/mule-sap.xsd
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd">
<http:listener-config name="HTTP_Listener_config" doc:name="HTTP Listener config" doc:id="58cb7168-7f00-4b96-977a-31dcc54992dd" >
<http:listener-connection host="0.0.0.0" port="8081" />
</http:listener-config>
<sap:sap-config name="SAP_Outbound" doc:name="SAP Config" doc:id="367ae57d-001b-4d8f-b50f-f6d1d17410a7" >
<sap:simple-connection-provider-connection username="User1" password="myPassword" systemNumber="00" client="800" applicationServerHost="saptext.net" />
</sap:sap-config>
<flow name="sap_send_idocFlow" doc:id="1ee42fb2-8d7d-482d-8f31-095cef12ff08" >
<http:listener doc:name="Listener" doc:id="a1f287ba-4138-4183-903b-90d34abde5c6" config-ref="HTTP_Listener_config" path="/"/>
<ee:transform doc:name="Transform Message" doc:id="ae593540-a467-463f-9aae-fbfb781da0cd" >
<ee:message >
<ee:set-payload >
<![CDATA[%dw 2.0
output application/xml
---
read('<MATMAS01>
<IDOC BEGIN="1">
<EDI_DC40 SEGMENT="1">
<TABNAM>EDI_DC40</TABNAM>
<MANDT>800</MANDT>
<DOCNUM>0000000003519646</DOCNUM>
<DOCREL>740</DOCREL>
<STATUS>30</STATUS>
<DIRECT>1</DIRECT>
<OUTMOD>2</OUTMOD>
<IDOCTYP>MATMAS01</IDOCTYP>
<MESTYP>MATMAS</MESTYP>
<SNDPOR>SAPIDE</SNDPOR>
<SNDPRT>LS</SNDPRT>
<SNDPRN>T90CLNT090</SNDPRN>
<RCVPOR>MULE01_TP</RCVPOR>
<RCVPRT>LS</RCVPRT>
<RCVPRN>MULE01_LS</RCVPRN>
<CREDAT>20180606</CREDAT>
<CRETIM>133420</CRETIM>
<SERIAL>20180606133420</SERIAL>
</EDI_DC40>
</IDOC>
</MATMAS01>
',"application/xml") ]]>
</ee:set-payload>
</ee:message>
</ee:transform>
<sap:send doc:name="Send IDoc" doc:id="9d6b0825-7cfb-4c3b-bc6a-b9eae917af9b" config-ref="SAP_Outbound" key="MATMAS01"/>
<logger level="INFO" doc:name="Logger" doc:id="8fd50dd8-8db4-4271-863b-ef7a463dcaea" />
</flow>
</mule>xmlIDoc 要求を受信する
この例は、外部 SAP からの受信 IDoc 要求を待機する Mule アプリケーションを作成する方法を示しています。この例でアプリケーションは RFC サーバーのように機能し、自身を SAP ゲートウェイとして登録します。アプリケーションは IDoc 要求を受信すると、リモート関数コール (RFC) コールを使用して SAP に IDoc の作成を要求します。その後、IDoc コンテンツを Studio コンソールに記録します。

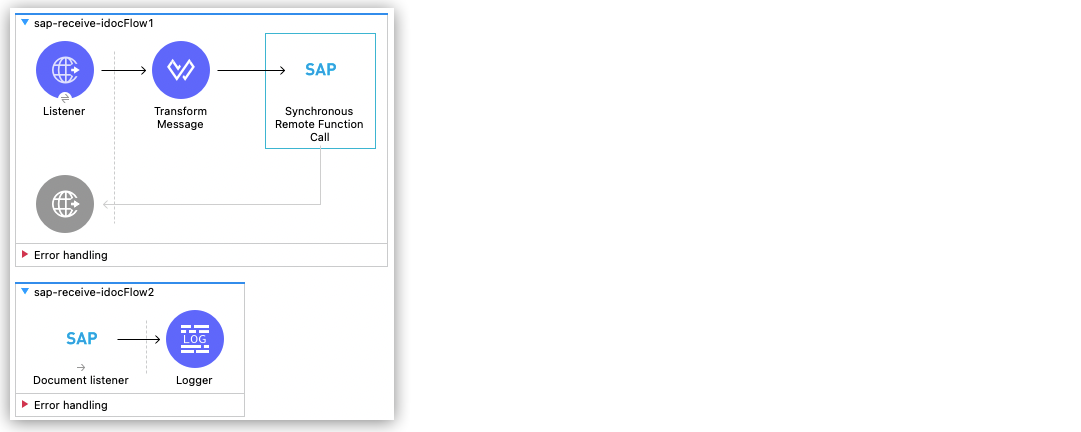

次のスクリーンショットは、この例の Studio フローを示しています。
最初のフローを設定する
最初のフローでは BAPI 関数を使用して IDoc 要求を外部 SAP システムに送信します。このフローを設定する手順は、次のとおりです。
-
Anypoint Studio で、新しい Mule プロジェクトを作成します。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] を選択して [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/trigger に設定します。 -
[Transform message] コンポーネントを [Listener] の横にドラッグします。
このメッセージのコンテンツは、IDoc 要求を受信する BAPI 関数のペイロードです。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- { ZMMFM_TRIGGER_IDOC_MATMAS: { "import": { IV_MTYP: "MATMAS" , IV_OBJ: "23" , IV_SYS: "MULE11_LS" } , export: { EV_RET: "0" },export: { EV_OBJ: "0000000003526552" },export: null,changing: null, tables: { T_MSG: null }, } }dataweave -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Synchronous Remote Function Call] 操作を [Transform Message] コンポーネントの横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
2 番目のフローを設定する
2 番目のフローは新しい各 IDoc 要求を Studio コンソールに記録します。このフローを設定する手順は、次のとおりです。
-
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Document listener] ソースをキャンバスにドラッグします。
-
ソースの新しいグローバル要素を作成し、必須情報を指定します。
[Document listener] のプロパティに次の値を設定します。
項目 値 Gateway host (ゲートウェイホスト)
ゲートウェイサーバーを実行するホスト
Gateway service (ゲートウェイサービス)
3200Program id (プログラム ID)
MULE01_PIDConnection count (接続数)
1Idoc type filter regex (Idoc 種別検索条件の正規表現)
MATMAS01[Gateway host (ゲートウェイホスト)]、[Gateway service (ゲートウェイサービス)]、[Program id (プログラム ID)] は、顧客の SAP チームから取得する必要があります。
SAP インスタンスに関連するすべての情報 (設定やログイン情報など) を顧客の SAP チームから取得する必要があります。
-
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Logger] コンポーネントをキャンバス上の [Document listener] の横にドラッグします。
-
[File (ファイル)] > [Save (保存)] をクリックして、アプリケーションを保存します。
アプリケーションを実行する
Mule アプリケーションを実行する手順は、次のとおりです。
-
[Run (実行)] > [Run as (別のユーザーとして実行)] > [Mule Application (Mule アプリケーション)] をクリックします。
-
Web ブラウザーから次の URL を入力してアプリケーションをテストします。
http://localhost:8081/trigger
IDoc 要求を受信する XML
Studio で次のコードを新しい Mule アプリケーションに貼り付ければ、IDoc 要求を受信するフローの例をすばやく読み込むことができます。環境に合わせて値を変更してください。
%dw 2.0
output application/xml
---
<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core" xmlns:http="http://www.mulesoft.org/schema/mule/http"
xmlns:sap="http://www.mulesoft.org/schema/mule/sap"
xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/sap http://www.mulesoft.org/schema/mule/sap/current/mule-sap.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd">
<http:listener-config name="HTTP_Listener_config" doc:name="HTTP Listener config" doc:id="75b36b20-040b-401f-a65c-f0a966b51190" >
<http:listener-connection host="0.0.0.0" port="8081" />
</http:listener-config>
<sap:sap-config name="SAP_Config" doc:name="SAP Config" doc:id="1f7e7c6e-4bb5-4270-870f-442cda3e3eb8" >
<sap:simple-connection-provider-connection username="User1" password="myPassword" systemNumber="00" client="800" applicationServerHost="sap.test.net" />
</sap:sap-config>
<flow name="sap-receive-idocFlow1" doc:id="bea8cd17-64d9-4f32-8229-d7eb909e8ee1">
<http:listener doc:name="Listener" doc:id="448acc4a-0078-485b-bc10-f70d05abf721" config-ref="HTTP_Listener_config" path="/trigger" />
<ee:transform doc:name="Transform Message" doc:id="44124bf5-7caf-4050-a3a6-06cfbd37da48">
<ee:message>
<ee:set-payload>
<![CDATA[%dw 2.0
output application/xml
---
{
ZMMFM_TRIGGER_IDOC_MATMAS: {
"import": {
IV_MTYP: "MATMAS"
,
IV_OBJ: "23"
,
IV_SYS: "MULE11_LS"
}
,
export: {
EV_RET: "0"
},export: {
EV_OBJ: "0000000003526552"
},export: null,changing: null,
tables: {
T_MSG: null
},
}
}]]>
</ee:set-payload>
</ee:message>
</ee:transform>
<sap:sync-rfc doc:name="Synchronous Remote Function Call" doc:id="e420d5e1-c436-471e-aa48-59a7d2cee1b9" key="ZCAFM_TRIGGER_IDOC_BY_MSG_TYPE" config-ref="SAP_Config" />
</flow>
<flow name="sap-receive-idocFlow2" doc:id="4b070ed0-19ac-4899-82ce-275226b08426" >
<sap:document-listener doc:name="Document listener" doc:id="a0d3bf88-1bf1-4210-9cf1-5403f30b2d80" gatewayHost="xxx.com" gatewayService="3200" programID="MULE11_IDOC_PID" config-ref="SAP_Config"/>
<logger level="INFO" doc:name="Logger" doc:id="db7ff63b-31b7-48ab-b0ad-73082f4b66c7" message="#[payload]"/>
</flow>
</mule>dataweaveStudio コンソールでの応答例
<MATMAS01>
<IDOC BEGIN="1">
<EDI_DC40 SEGMENT="1">
<TABNAM>EDI_DC40</TABNAM>
<MANDT>800</MANDT>
<DOCNUM>0000000003572826</DOCNUM>
<DOCREL>740</DOCREL>
<STATUS>30</STATUS>
<DIRECT>1</DIRECT>
<OUTMOD>2</OUTMOD>
<IDOCTYP>MATMAS01</IDOCTYP>
<MESTYP>MATMAS</MESTYP>
<SNDPOR>SAPIDE</SNDPOR>
<SNDPRT>LS</SNDPRT>
<SNDPRN>T90CLNT090</SNDPRN>
<RCVPOR>MULE11_TP</RCVPOR>
<RCVPRT>LS</RCVPRT>
<RCVPRN>MULE11_LS</RCVPRN>
<CREDAT>20191004</CREDAT>
<CRETIM>050305</CRETIM>
<SERIAL>20191004050305</SERIAL>
</EDI_DC40>
...dataweaveSAP 関数を受信する
この例は、SAP 関数を受信する Mule アプリケーションを作成する方法を示しています。この例では、関数が別の Mule フローまたは SAP の GUI からトリガーされたときに結果を表示します。次のスクリーンショットは、この例の Studio フローを示しています。
フローを作成する手順は、次のとおりです。
-
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Function listener] ソースをキャンバスにドラッグします。
-
SAP_Inbound というグローバル要素を作成し、接続情報を指定します。 -
プロパティタブで必須項目を設定します。
-
[Mule Palette (Mule パレット)] ビューで [Core (コア)] を選択して [Transform Message] コンポーネントを [Function listener] の右側にドラッグします。
-

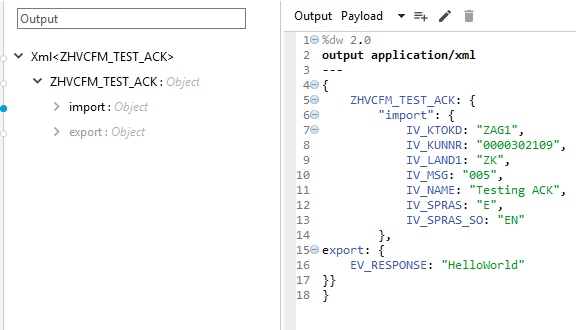

メタデータに基づいて詳細を指定します。次に例を示します。
-
[File (ファイル)] > [Save (保存)] をクリックして、アプリケーションを保存します。
-
[Run (実行)] > [Run as (別のユーザーとして実行)] > [Mule Application (Mule アプリケーション)] をクリックします。
SAP 関数を受信する XML
Studio で次のコードを新しい Mule アプリケーションに貼り付ければ、関数を受信するフローの例をすばやく読み込むことができます。環境に合わせて値を変更してください。
%dw 2.0
output application/xml
---
<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core" xmlns:sap="http://www.mulesoft.org/schema/mule/sap"
xmlns="http://www.mulesoft.org/schema/mule/core"
xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/sap http://www.mulesoft.org/schema/mule/sap/current/mule-sap.xsd
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd">
<sap:sap-config name="SAP_Inbound" doc:name="SAP Config" doc:id="9eb4758e-4eb4-4291-9604-84586dda5cd3" >
<sap:simple-connection-provider-connection username="User1" password="Password" systemNumber="00" client="800" applicationServerHost="sapdev.muletest.net" />
</sap:sap-config>
<flow name="receive-a-functionFlow" doc:id="5104aaba-944d-4b8b-ba35-fc210e1f2c4e" >
<sap:function-listener doc:name="Function listener" doc:id="58ee92ea-967f-4a9c-a14d-164032b1b8ee" config-ref="SAP_Inbound" gatewayHost="gateway.host.com" gatewayService="3200" programID="MULE01_API_PID"/>
<ee:transform doc:name="Transform Message" doc:id="59b4c48f-40ca-4587-80e3-f06d895e1c5b" >
<ee:message >
<ee:set-payload >
<![CDATA[%dw 2.0
output application/java
---
{
}]]>
</ee:set-payload>
</ee:message>
</ee:transform>
</flow>
</mule>dataweaveトランザクションの管理
この例では、銀行レコードを処理する標準 BAPI で 2 つのコールを実行し、それらのトランザクションを管理します。

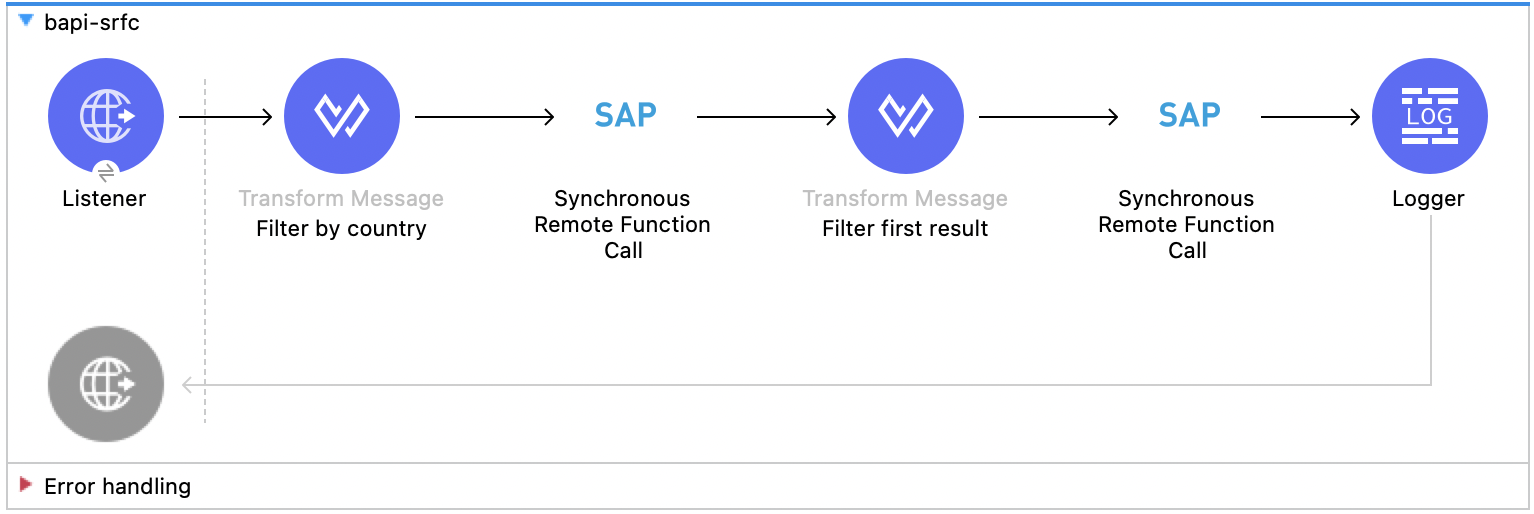

次のスクリーンショットは、この例の Studio フローを示しています。
最初のフローを設定する
最初のフローは、米国の利用可能な銀行のリストを取得して、最初の結果を絞り込み、銀行に関する情報をフェッチします。SAP に対するクエリでは、トランザクションは必要ありません。このフローを設定する手順は、次のとおりです。
-
Anypoint Studio で、新しい Mule プロジェクトを作成します。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] を選択して [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/sync-rfc に設定します。 -
[Transform message] コンポーネントを [Listener] の横にドラッグします。
このメッセージのコンテンツにより、国で銀行が絞り込まれます。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- { BAPI_BANK_GETLIST: { "import": { BANK_CTRY: "US", MAX_ROWS: 0 } } } -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Synchronous Remote Function Call] 操作を [Transform Message] コンポーネントの横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
[Function Name (関数名)] に「
BAPI_BANK_GETLIST」と入力し、[Content (コンテンツ)] に「payload」と入力します。 -
別の [Transform Message] コンポーネントを [Synchronous Remote Function Call] の横にドラッグします。
このメッセージのコンテンツにより、最初の結果が絞り込まれます。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- { BAPI_BANK_GETDETAIL: { "import" : { BANKCOUNTRY: payload.BAPI_BANK_GETLIST.tables.BANK_LIST.*row[0].BANK_CTRY, BANKKEY: payload.BAPI_BANK_GETLIST.tables.BANK_LIST.*row[0].BANK_KEY } } } -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して別の [Synchronous Remote Function Call] 操作を [Transform Message] コンポーネントの横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
[Function Name (関数名)] に「
"BAPI_BANK_GETDETAIL"」と入力し、[Content (コンテンツ)] に「payload」と入力します。 -
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Logger] コンポーネントを [Synchronous Remote Function Call] の横にドラッグします。
2 番目のフローを設定する

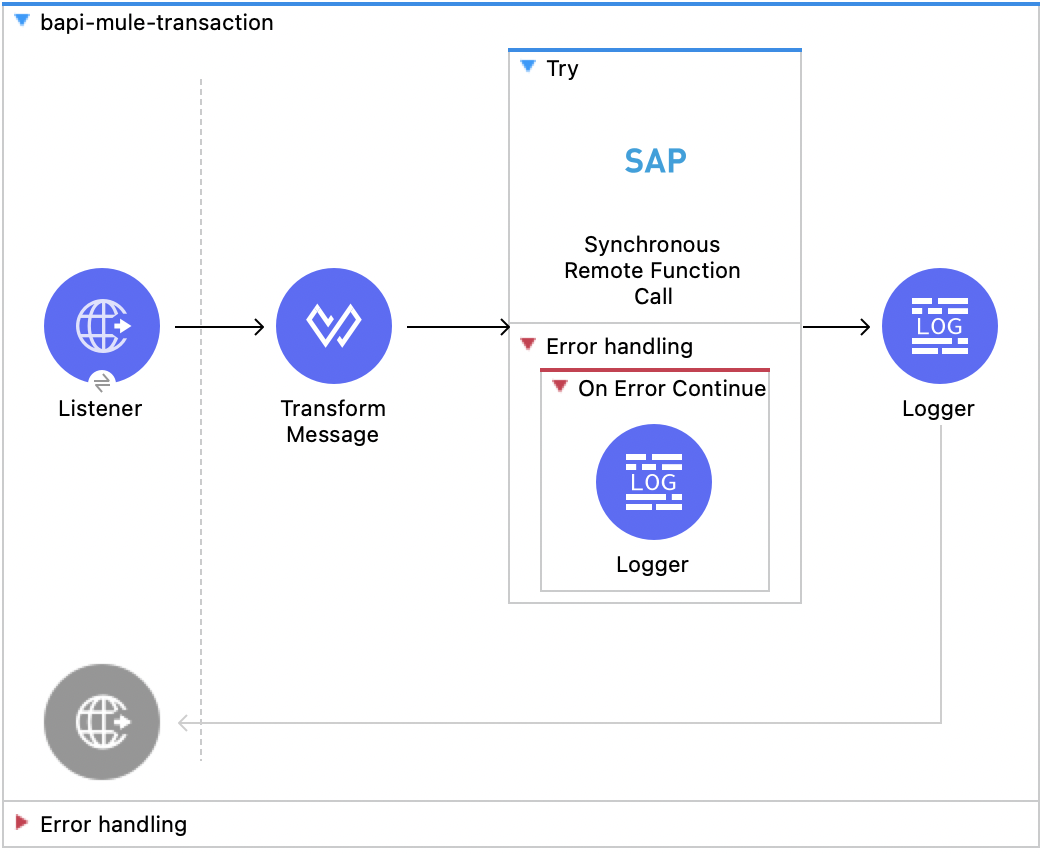

2 番目のフローは、データから販売注文を作成します。try を BAPI コールに追加して、トランザクションを作成する必要があります。そのようにしないと、変更が SAP に反映されません。このフローを設定する手順は、次のとおりです。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] を選択して [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/sync-mule-transaction に設定します。 -
[Transform message] コンポーネントを [Listener] の横にドラッグします。
このメッセージのコンテンツにより、データから販売注文が作成されます。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- { BAPI_SALESORDER_CREATEFROMDAT2: { "import": { ORDER_HEADER_IN: { DOC_TYPE: "TA", SALES_ORG: "3000", DISTR_CHAN: "10", DIVISION: "00" }, ORDER_HEADER_INX: { DOC_TYPE: "X", SALES_ORG: "X", DISTR_CHAN: "X", DIVISION: "X" } }, tables: { ORDER_ITEMS_IN: { row: { ITM_NUMBER: "000010", MATERIAL: "000000000050066128" as Number as String {format: "000000000000000000"}, PLANT: "3000", TARGET_QTY: "1" } }, ORDER_ITEMS_INX: { row: { ITM_NUMBER: "000010", MATERIAL: "X", PLANT: "X", TARGET_QTY: "X" } }, ORDER_PARTNERS: { row: { PARTN_ROLE: "WE", PARTN_NUMB: "0000000448" } }, ORDER_SCHEDULES_IN: { row: { ITM_NUMBER: "000010", SCHED_LINE: "0001", REQ_QTY: "1" } }, ORDER_SCHEDULES_INX: { row: { ITM_NUMBER: "000010", SCHED_LINE: "0001", REQ_QTY: "X" } } } } } -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Synchronous Remote Function Call] 操作を [Transform Message] コンポーネントの横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
[Function Name (関数名)] に「
BAPI_SALESORDER_CREATEFROMDAT2」と入力し、[Content (コンテンツ)] に「payload」と入力します。 -
[Mule Palette (Mule パレット)] ビューから [Core (コア)] を選択して [On Error Continue] コンポーネントを [Synchronous Remote Function Call] の下にドラッグします。
-
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Logger] コンポーネントを [On Error Continue] にドラッグします。
-
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して別の [Logger] コンポーネントを [Synchronous Remote Function Call] の横にドラッグします。
-
[Message (メッセージ)] に「
payload.BAPI_SALESORDER_CREATEFROMDAT2.export.SALESDOCUMENT」と入力します。

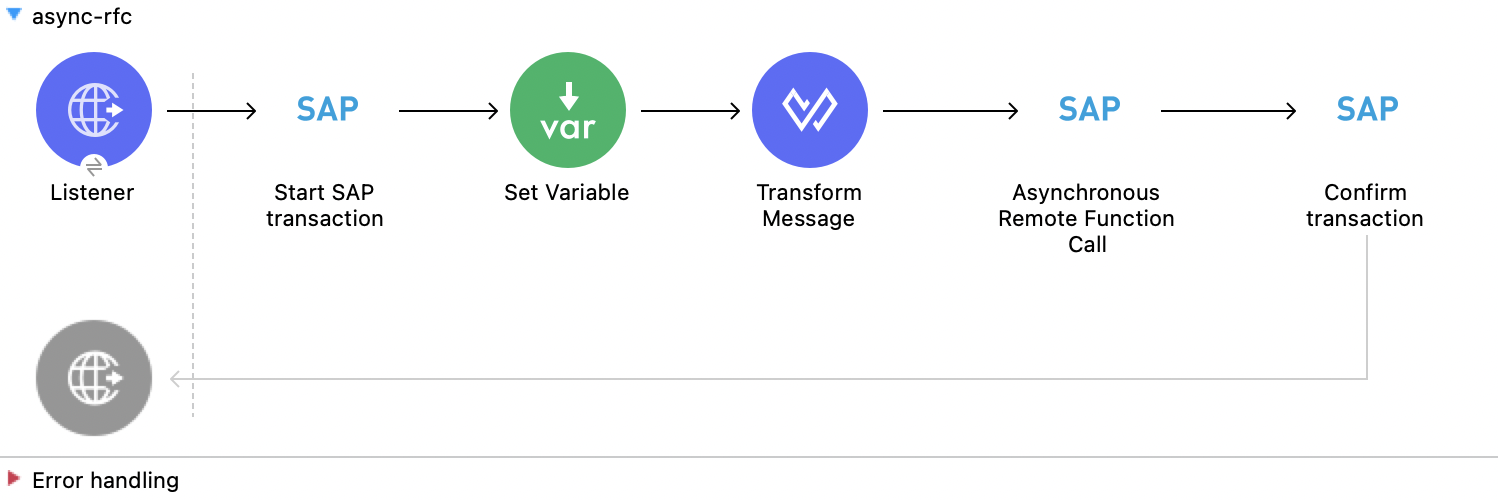

3 番目のフローを設定する
3 番目のフローは、トランザクション ID を作成してリストを取得します。非同期コールでは、応答を想定していないため、トランザクションを管理する別の方法が必要になります。特定の操作を使用して、非同期コールのトランザクションを管理します。このフローを設定する手順は、次のとおりです。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] を選択して [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/async-rfc に設定します。 -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Start SAP transaction] 操作を [Listener] の横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Set Variable] トランスフォーマーを [Start SAP transaction] の横にドラッグします。
-
[Name (名前)] に「
createdTransactionId」と入力し、[値 (コンテンツ)] に「payload」と入力します。 -
[Transform message] コンポーネントを [Set Variable] の横にドラッグします。
このメッセージのコンテンツにより、銀行のリストが取得されます。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- %dw 2.0 output application/xml --- { BAPI_BANK_GETLIST: { "import": { BANK_CTRY: "US", MAX_ROWS: 0 } } } -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Asynchronous Remote Function Call] 操作を [Transform Message] の横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
[Function Name (関数名)] に「
"BAPI_BANK_GETLIST"」と入力し、[Content (コンテンツ)] に「payload」と入力します。 -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Confirm transaction] 操作を [Asynchronous Remote Function Call] の横にドラッグします。
-
SAP_Config というグローバル要素を作成し、接続情報を指定します。 -
[Test Connection (接続をテスト)] をクリックして、Mule Runtime Engine が SAP インスタンスに接続できることを確認します。
-
[Transaction ID (TID) (トランザクション ID (TID))] に「
vars.createdTransactionId」と入力します。
アプリケーションを実行する
Mule アプリケーションを実行する手順は、次のとおりです。
-
[Run (実行)] > [Run as (別のユーザーとして実行)] > [Mule Application (Mule アプリケーション)] をクリックします。
-
Web ブラウザーから次の URL を入力して最初のフローをテストします。
http://localhost:8081/sync-rfc次のような要求の XML 出力が表示されます。
<BAPI_BANK_GETDETAIL> <import> <BANKCOUNTRY>US</BANKCOUNTRY> <BANKKEY>021000089</BANKKEY> </import> <export> <BANK_ADDRESS> <BANK_NAME>Citibank</BANK_NAME> <REGION>NY</REGION> <STREET>Park Avenue</STREET> <CITY>New York</CITY> <SWIFT_CODE>CITIUSXX</SWIFT_CODE> <BANK_GROUP/> <POBK_CURAC/> <BANK_NO>021000089</BANK_NO> <POST_BANK/> <BANK_BRANCH>Manhattan</BANK_BRANCH> <ADDR_NO/> </BANK_ADDRESS> <BANK_DETAIL> <CREAT_DATE>2005-03-11</CREAT_DATE> <CREATOR>C5031845</CREATOR> <METHOD/> <FORMATTING/> <BANK_DELETE/> <IBAN_RULE/> <B2B_SUPPORTED>0</B2B_SUPPORTED> <COR1_SUPPORTED>0</COR1_SUPPORTED> <R_TRANSACTION_SUPPORTED>0</R_TRANSACTION_SUPPORTED> </BANK_DETAIL> <RETURN> <TYPE/> <ID/> <NUMBER>000</NUMBER> <MESSAGE/> <LOG_NO/> <LOG_MSG_NO>000000</LOG_MSG_NO> <MESSAGE_V1/> <MESSAGE_V2/> <MESSAGE_V3/> <MESSAGE_V4/> <PARAMETER/> <ROW>0</ROW> <FIELD/> <SYSTEM/> </RETURN> </export> </BAPI_BANK_GETDETAIL>dataweave -
Web ブラウザーから次の URL を入力して 2 番目のフローをテストします。
http://localhost:8081/sync-mule-transaction次のような要求の XML 出力が表示されます。
<BAPI_SALESORDER_CREATEFROMDAT2> <import> <BEHAVE_WHEN_ERROR/> <BINARY_RELATIONSHIPTYPE/> <CONVERT/> <INT_NUMBER_ASSIGNMENT/> <LOGIC_SWITCH> <PRICING/> <ATP_WRKMOD/> <SCHEDULING/> <NOSTRUCTURE/> <COND_HANDL/> <ADDR_CHECK/> </LOGIC_SWITCH> <ORDER_HEADER_IN> <REFOBJTYPE/> <REFOBJKEY/> <REFDOCTYPE/> <DOC_TYPE>TA</DOC_TYPE> <COLLECT_NO/> <SALES_ORG>3000</SALES_ORG> <DISTR_CHAN>10</DISTR_CHAN> <DIVISION>00</DIVISION> <SALES_GRP/> <SALES_OFF/> <REQ_DATE_H/> .................... <row id="2"> <TYPE>S</TYPE> <ID>V1</ID> <NUMBER>311</NUMBER> <MESSAGE>Standard Order 23669 has been saved</MESSAGE> <LOG_NO/> <LOG_MSG_NO>000000</LOG_MSG_NO> <MESSAGE_V1>Standard Order</MESSAGE_V1> <MESSAGE_V2>23669</MESSAGE_V2> <MESSAGE_V3/> <MESSAGE_V4/> <PARAMETER>SALES_HEADER_IN</PARAMETER> <ROW>0</ROW> <FIELD/> <SYSTEM>T90CLNT090</SYSTEM> </row> </RETURN> </tables> </BAPI_SALESORDER_CREATEFROMDAT2>dataweave -
Web ブラウザーから次の URL を入力して 3 番目のフローをテストします。
http://localhost:8081/async-rfc次のような要求の XML 出力が表示されます。
<BAPI_BANK_GETLIST> <import> <BANK_CTRY>US</BANK_CTRY> <MAX_ROWS>0</MAX_ROWS> </import> </BAPI_BANK_GETLIST>dataweave
トランザクションを管理するための XML
トランザクションの管理の例のフローをすばやく読み込むには、Studio で次のコードを新しい Mule アプリケーションに貼り付けます。環境に合わせて値を変更してください。
<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
xmlns:sap="http://www.mulesoft.org/schema/mule/sap" xmlns:http="http://www.mulesoft.org/schema/mule/http"
xmlns="http://www.mulesoft.org/schema/mule/core"
xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/sap http://www.mulesoft.org/schema/mule/sap/current/mule-sap.xsd">
<configuration-properties file="mule-artifact.properties"/>
<http:listener-config name="HTTP_Listener_config" doc:name="HTTP Listener config" doc:id="b89c52ef-8c07-4788-b87e-4c698d718341" >
<http:listener-connection host="0.0.0.0" port="8081" />
</http:listener-config>
<sap:sap-config name="SAP_Config" doc:name="SAP Config" doc:id="90c5a950-aefd-4fba-9e28-db3fa29767bb">
<sap:simple-connection-provider-connection username="${sap.jcoUser}" password="${sap.jcoPasswd}"
systemNumber="${sap.jcoSysnr}" client="${sap.jcoClient}"
applicationServerHost="${sap.jcoAsHost}"/>
</sap:sap-config>
<flow name="bapi-srfc" doc:id="26ade074-48b4-47bb-a8e9-ca040034dee6" >
<http:listener doc:name="Listener" doc:id="16a60ec9-f1c9-4a07-9a02-e7fcbb185a12" config-ref="HTTP_Listener_config" path="/sync-rfc"/>
<ee:transform doc:name="Filter by country" doc:id="f285db36-da88-4e96-b7e6-c92acf4a8e5b" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/xml
---
{
BAPI_BANK_GETLIST: {
"import": {
BANK_CTRY: "US",
MAX_ROWS: 0
}
}
}]]></ee:set-payload>
</ee:message>
</ee:transform>
<sap:sync-rfc doc:name="Synchronous Remote Function Call" doc:id="cd5a8815-c5be-4bcc-aaf5-77c90090d124" config-ref="SAP_Config" key="BAPI_BANK_GETLIST"/>
<ee:transform doc:name="Filter first result" doc:id="55eecae1-4e9a-4e5b-93f2-1633bf14dbc9" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/xml
---
{
BAPI_BANK_GETDETAIL: {
"import" : {
BANKCOUNTRY: payload.BAPI_BANK_GETLIST.tables.BANK_LIST.*row[0].BANK_CTRY,
BANKKEY: payload.BAPI_BANK_GETLIST.tables.BANK_LIST.*row[0].BANK_KEY
}
}
}]]></ee:set-payload>
</ee:message>
</ee:transform>
<sap:sync-rfc doc:name="Synchronous Remote Function Call" doc:id="10404fb9-f887-4cea-9a64-32f8559814d2" config-ref="SAP_Config" key='#["BAPI_BANK_GETDETAIL"]'/>
<logger level="INFO" doc:name="Logger" doc:id="f65b06a8-ff33-4906-9bd0-6c3895e5e0cf" message="#[payload]"/>
</flow>
<flow name="bapi-mule-transaction" doc:id="f47687b3-6e2b-4c22-b4b1-900f9ac5a078" >
<http:listener doc:name="Listener" doc:id="c16d6ef3-4601-4260-b82f-37f35540fdd3" config-ref="HTTP_Listener_config" path="/sync-mule-transaction"/>
<ee:transform doc:name="Transform Message" doc:id="5b07e4f5-12bb-4ed2-941f-599789e5e04f">
<ee:message>
<ee:set-payload><![CDATA[%dw 2.0
output application/xml
---
{
BAPI_SALESORDER_CREATEFROMDAT2: {
"import": {
ORDER_HEADER_IN: {
DOC_TYPE: "TA",
SALES_ORG: "3000",
DISTR_CHAN: "10",
DIVISION: "00"
},
ORDER_HEADER_INX: {
DOC_TYPE: "X",
SALES_ORG: "X",
DISTR_CHAN: "X",
DIVISION: "X"
}
},
tables: {
ORDER_ITEMS_IN: {
row: {
ITM_NUMBER: "000010",
MATERIAL: "000000000050066128" as Number as String {format: "000000000000000000"},
PLANT: "3000",
TARGET_QTY: "1"
}
},
ORDER_ITEMS_INX: {
row: {
ITM_NUMBER: "000010",
MATERIAL: "X",
PLANT: "X",
TARGET_QTY: "X"
}
},
ORDER_PARTNERS: {
row: {
PARTN_ROLE: "WE",
PARTN_NUMB: "0000000448"
}
},
ORDER_SCHEDULES_IN: {
row: {
ITM_NUMBER: "000010",
SCHED_LINE: "0001",
REQ_QTY: "1"
}
},
ORDER_SCHEDULES_INX: {
row: {
ITM_NUMBER: "000010",
SCHED_LINE: "0001",
REQ_QTY: "X"
}
}
}
}
}]]></ee:set-payload>
</ee:message>
</ee:transform>
<try doc:name="Try" doc:id="a5e37154-87b2-495a-9576-509d21d2d234" transactionalAction="ALWAYS_BEGIN">
<sap:sync-rfc doc:name="Synchronous Remote Function Call" doc:id="8af8b804-57d2-4b44-a0d2-7a50d7018573" config-ref="SAP_Config" key="BAPI_SALESORDER_CREATEFROMDAT2"/>
<error-handler>
<on-error-continue enableNotifications="true" logException="true" doc:name="On Error Continue" doc:id="144141a8-7941-41f3-837b-40a2e25905be">
<logger level="INFO" doc:name="Logger" doc:id="50a3d4c1-1a01-4a8b-ac9d-cdb354ec8ddb" message="Bapi Error" />
</on-error-continue>
</error-handler>
</try>
<logger level="INFO" doc:name="Logger" doc:id="36097fa1-0a5d-44fc-9432-b0ef048a85c7" message="#[payload.BAPI_SALESORDER_CREATEFROMDAT2.export.SALESDOCUMENT]"/>
</flow>
<flow name="async-rfc" doc:id="ba757987-1e8c-47d5-8168-23043948ae8f" >
<http:listener doc:name="Listener" doc:id="ee6d3bf1-3474-4d38-80f9-2651f374d876" config-ref="HTTP_Listener_config" path="/async-rfc"/>
<sap:create-transaction-id doc:name="Start SAP transaction" doc:id="3bfd77a6-3397-45cb-b9c6-6450f3f010c8" config-ref="SAP_Config"/>
<set-variable value="#[payload]" doc:name="Set Variable" doc:id="a20de9fb-61ec-4d90-8da7-fee910da7d49" variableName="createdTransactionId"/>
<ee:transform doc:name="Transform Message" doc:id="7c000a34-c035-470b-8ff3-546e8156ece4" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/xml
---
{
BAPI_BANK_GETLIST: {
"import": {
BANK_CTRY: "US",
MAX_ROWS: 0
}
}
}]]></ee:set-payload>
</ee:message>
</ee:transform>
<sap:async-rfc doc:name="Asynchronous Remote Function Call" doc:id="a45ec861-be1b-4c16-8d3e-ef83dab24cea" config-ref="SAP_Config" key='#["BAPI_BANK_GETLIST"]' transactionId="#[vars.createdTransactionId]"/>
<sap:confirm-transaction-id doc:name="Confirm transaction" doc:id="939e882d-9416-40c0-8b5d-85871e264aa6" config-ref="SAP_Config" transactionId="#[vars.createdTransactionId]"/>
</flow>
</mule>xml複数のゲートウェイの設定
この例では、1 つのゲートウェイ接続ではなく、負荷を分散してパフォーマンスを向上させるために複数のゲートウェイ接続を使用して、メッセージサーバーを設定する Mule アプリケーションを作成する方法を示します。

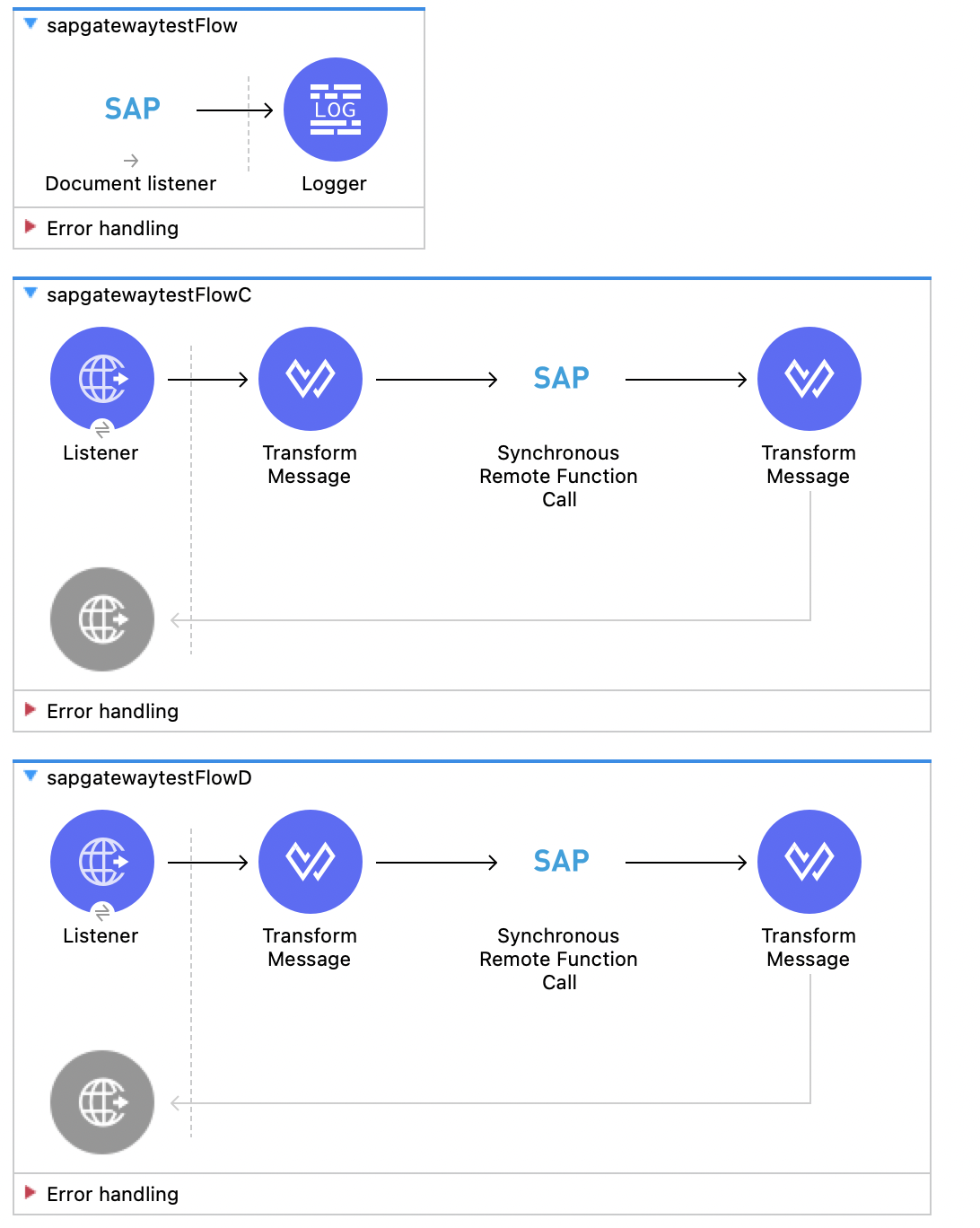

次のスクリーンショットは、この例の Studio フローを示しています。
最初のフローを設定する
最初のフローは、メッセージサーバーを Document listener ソースに渡します。このフローを設定する手順は、次のとおりです。
-
Anypoint Studio で、新しい Mule プロジェクトを作成します。
-
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Document listener] ソースをキャンバスにドラッグします。
-
Document listener ソースのグローバル要素を設定し、必須項目に入力します。
-
[Document listener] プロパティタブで、次の項目を設定します。
項目 値 Gateway host (ゲートウェイホスト)
54.160.77.19Gateway service (ゲートウェイサービス)
3300Program id (プログラム ID)
MULE11_IDOC_PIDConnection count (接続数)
1 -
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Logger] コンポーネントをキャンバス上の [Document listener] の横にドラッグします。
2 番目のフローを設定する
2 番目のフローは、最初の個別のゲートウェイをトリガーします。このフローを設定する手順は、次のとおりです。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] > [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/C に設定します。 -
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Transform Message] コンポーネントを [Listener] ソースの横にドラッグします。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- { ZMMFM_TRIGGER_IDOC_MATMAS: { "import": { IV_MTYP: "MATMAS" , IV_OBJ: "23" , IV_SYS: "MULE11_LS" } , export: { EV_RET: "0" },export: { EV_OBJ: "0000000003526552" },export: null,changing: null, tables: { T_MSG: null }, } } -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Synchronous Remote Function Call] 操作をキャンバスにドラッグします。
-
Synchronous Remote Function Call 操作のグローバル要素を設定し、必須項目に入力します。
-
[Synchronous Remote Function Call] プロパティタブで、次の項目を設定します。
項目 値 Function Name (関数名)
"ZMMFM_TRIGGER_IDOC_MATMAS"Content (コンテンツ)
payload -
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Transform Message] コンポーネントを [Synchronous Remote Function Call] 操作の横にドラッグします。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/json --- payload
3 番目のフローを設定する
3 番目のフローは、2 番目の個別のゲートウェイをトリガーします。このフローを設定する手順は、次のとおりです。
-
[Mule Palette (Mule パレット)] ビューから、[HTTP] > [Listener] ソースをキャンバスにドラッグします。
-
デフォルト値を使用してグローバル要素を設定します。
-
[Listener (リスナー)] プロパティタブで、パスを
/d に設定します。 -
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Transform Message] コンポーネントを [Listener] ソースの横にドラッグします。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/xml --- { ZMMFM_TRIGGER_IDOC_MATMAS: { "import": { IV_MTYP: "MATMAS" , IV_OBJ: "23" , IV_SYS: "MULE11_LS" } , export: { EV_RET: "0" },export: { EV_OBJ: "0000000003526552" },export: null,changing: null, tables: { T_MSG: null }, } } -
[Mule Palette (Mule パレット)] ビューから、[SAP] を選択して [Synchronous Remote Function Call] 操作をキャンバスにドラッグします。
-
Synchronous Remote Function Call 操作のグローバル要素を設定し、必須項目に入力します。
-
[Synchronous Remote Function Call] プロパティタブで、次の項目を設定します。
項目 値 Function Name (関数名)
"ZMMFM_TRIGGER_IDOC_MATMAS"Content (コンテンツ)
payload -
[Mule Palette (Mule パレット)] ビューから、[Core (コア)] を選択して [Transform Message] コンポーネントを [Synchronous Remote Function Call] 操作の横にドラッグします。
-
[Transform Message] コンポーネントの [Output (出力)] セクションで、括弧を次のテキストで上書きします。
%dw 2.0 output application/json --- payload
アプリケーションを実行する
Mule アプリケーションを実行する手順は、次のとおりです。
-
[Run (実行)] > [Run as (別のユーザーとして実行)] > [Mule Application (Mule アプリケーション)] をクリックします。
複数のゲートウェイを設定する XML
Studio で次のコードを新しい Mule アプリケーションに貼り付ければ、複数のゲートウェイの設定例のフローをすばやく読み込むことができます。環境に合わせて値を変更してください。
<?xml version="1.0" encoding="UTF-8"?>
<mule xmlns:sap="http://www.mulesoft.org/schema/mule/sap" xmlns:ee="http://www.mulesoft.org/schema/mule/ee/core"
xmlns:http="http://www.mulesoft.org/schema/mule/http"
xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/ee/core http://www.mulesoft.org/schema/mule/ee/core/current/mule-ee.xsd
http://www.mulesoft.org/schema/mule/sap http://www.mulesoft.org/schema/mule/sap/current/mule-sap.xsd">
<http:listener-config name="HTTP_Listener_config" doc:name="HTTP Listener config" doc:id="5d46abaa-dc40-457b-a7df-ce54fc8f3a43" >
<http:listener-connection host="0.0.0.0" port="8081" />
</http:listener-config>
<sap:sap-config name="SAP_Config_C" doc:name="SAP Config" doc:id="78a4da95-2381-4bd1-919c-fc86ae23c134" >
<sap:simple-connection-provider-connection systemNumber="02" client="800" applicationServerHost="34.225.79.228" />
</sap:sap-config>
<sap:sap-config name="SAP_Config_D" doc:name="SAP Config" doc:id="0f026b1e-96f8-4ef8-ae46-f4677b1f95ae" >
<sap:simple-connection-provider-connection systemNumber="03" client="800" applicationServerHost="44.214.23.92" />
</sap:sap-config>
<sap:sap-config name="SAP_Config_B" doc:name="SAP Config" doc:id="829dbb29-682b-443d-b85c-47ad20d7c134" >
<sap:simple-connection-provider-connection systemNumber="00" client="800" applicationServerHost="54.160.77.19"/>
</sap:sap-config>
<flow name="sapgatewaytestFlow" doc:id="2f660909-8fef-4872-85d0-efd172ac47fe" >
<sap:document-listener doc:name="Document listener" doc:id="36de92d6-8796-46f6-b280-ac288a57b343" config-ref="SAP_Config_B" gatewayHost="54.160.77.19" gatewayService="3300" programID="MULE11_IDOC_PID"/>
<logger level="INFO" doc:name="Logger" doc:id="51941f3f-a26e-4f60-99bf-637ce7f39e12" message="#[payload]"/>
</flow>
<flow name="sapgatewaytestFlowC" doc:id="4be0cd2f-197c-4cd2-afa5-5833b42399d2" >
<http:listener doc:name="Listener" doc:id="3561b7af-6a02-4497-b02a-09e5dcc71f46" config-ref="HTTP_Listener_config" path="/c"/>
<ee:transform doc:name="Transform Message" doc:id="71afc270-fc02-4fd8-bf82-a97a3eac86ac" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/xml
---
{
ZMMFM_TRIGGER_IDOC_MATMAS: {
"import": {
IV_MTYP: "MATMAS"
,
IV_OBJ: "23"
,
IV_SYS: "MULE11_LS"
}
,
export: {
EV_RET: "0"
},export: {
EV_OBJ: "0000000003526552"
},export: null,changing: null,
tables: {
T_MSG: null
},
}
}]]></ee:set-payload>
</ee:message>
</ee:transform>
<sap:sync-rfc doc:name="Synchronous Remote Function Call" doc:id="d3b152e0-db3a-4745-a9fe-60cc6ade0581" config-ref="SAP_Config_C" key='#["ZMMFM_TRIGGER_IDOC_MATMAS"]'/>
<ee:transform doc:name="Transform Message" doc:id="387d00c7-efbf-4675-9f50-5fbafe592ec0" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
payload]]></ee:set-payload>
</ee:message>
</ee:transform>
</flow>
<flow name="sapgatewaytestFlowD" doc:id="3b2c4526-74e7-4a21-b18a-f11ba2f86beb" >
<http:listener doc:name="Listener" doc:id="fa1567ab-1ded-415e-8dd2-8a0833451176" config-ref="HTTP_Listener_config" path="/d"/>
<ee:transform doc:name="Transform Message" doc:id="b71d390e-5de2-435d-b0b0-51efb6f70b60" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/xml
---
{
ZMMFM_TRIGGER_IDOC_MATMAS: {
"import": {
IV_MTYP: "MATMAS"
,
IV_OBJ: "23"
,
IV_SYS: "MULE11_LS"
}
,
export: {
EV_RET: "0"
},export: {
EV_OBJ: "0000000003526552"
},export: null,changing: null,
tables: {
T_MSG: null
},
}
}]]></ee:set-payload>
</ee:message>
</ee:transform>
<sap:sync-rfc doc:name="Synchronous Remote Function Call" doc:id="edfae6dd-edc3-4e56-8a26-d3ad1b51db04" config-ref="SAP_Config_D" key='#["ZMMFM_TRIGGER_IDOC_MATMAS"]'/>
<ee:transform doc:name="Transform Message" doc:id="fd6eb7f2-0c9f-43c6-842d-02be2216620a" >
<ee:message >
<ee:set-payload ><![CDATA[%dw 2.0
output application/json
---
payload]]></ee:set-payload>
</ee:message>
</ee:transform>
</flow>
</mule>dataweave
