Tracing Module Logging Variable 操作の設定

Tracing Module の ​Clear logging variables​、​Remove logging variable​、​Set logging variable​ 操作を使用すると、1 つの Mule イベントのログコンテキストの変数を追加、削除、クリアすることでログを強化できます。

Mapped Diagnostic Context (MDC) では、より多くのコンテキストまたは情報が現在の Mule イベントのログに提供されるため、ログが強化され、追跡が改善されます。デフォルトでは、Mule では、現在のイベントの場所を表示する ​processor​ と、イベントの相関 ID を表示する ​event​ の 2 つの MDC エントリが記録されます。

始める前に

Tracing module logging 操作を使用するには、次のタスクを完了します。

  • モジュールを Mule プロジェクトに追加します。

  • log4j.xml​ ファイル内のパターンレイアウトを ​MDC​ に変更します。

モジュールを Mule プロジェクトに追加する

Tracing Module を Mule プロジェクトに追加して、XML コードにモジュールの名前空間およびスキーマの場所を自動的に入力し、プロジェクトの ​pom.xml​ ファイルに必須の連動関係を追加します。

  1. [Mule Palette (Mule パレット)]​ ビューで、​[(X) Search in Exchange ((X) Exchange 内を検索)]​ をクリックします。

  2. [Add Dependencies to Project (連動関係をプロジェクトに追加)]​ ウィンドウで、検索項目に「​tracing​」と入力します。

  3. [Available modules (使用可能なモジュール)]​ で ​[Tracing Module]​ をクリックします。

  4. [Add (追加)]​ をクリックします。

  5. [Finish (完了)]​ をクリックします。

log4j.xml ファイル内のパターンレイアウトの変更

この変更では、相関 ID とプロセッサーパスを含む MDC コンテキストを自動的に追加するように Mule に指示します。変更を行うには、Mule アプリケーションで ​log4j.xml​ を変更するか、Mule インスタンス内で ​/conf/log4j2.xml​ を変更します。

次の手順に従って、パターンレイアウトを MDC に変更します。

  1. log4j.xml​ ファイルを編集目的で開きます。

  2. [processor: %X{processorPath}; event: %X{correlationId}]​ を ​[%MDC]​ に置き換えます。

log4j.xml ファイルの設定例

例: MDC ログを含まないデフォルトの log4j.xml ファイル。
<PatternLayout pattern="%-5p %d [%t] [processor: %X{processorPath}; event: %X{correlationId}] %c: %m%n"/>
例: MDC ログを含む更新後の log4j.xml ファイル。
<PatternLayout pattern="%-5p %d [%t] [%MDC] %c: %m%n"/>

Studio で Tracing Module 操作を設定する

logging variables 操作を設定するには、​Clear logging variables​、​Remove logging variable​、​Set logging variables​ のいずれかの使用可能な操作を Mule アプリケーションフローに追加して、対応する属性を指定します。

次の例では、​Set logging variables​ 操作を設定します。

  1. Studio の ​[Mule Palette (Mule パレット)]​ ビューで、​[Tracing] > [Set logging variable]​ を選択します。

  2. [Set logging variable]​ を Mule アプリケーションにドラッグします。

  3. [Variable name (変数名)]​ を ​testVar​ に設定します。

  4. [Value (値)]​ を「​testValue​」に設定します。

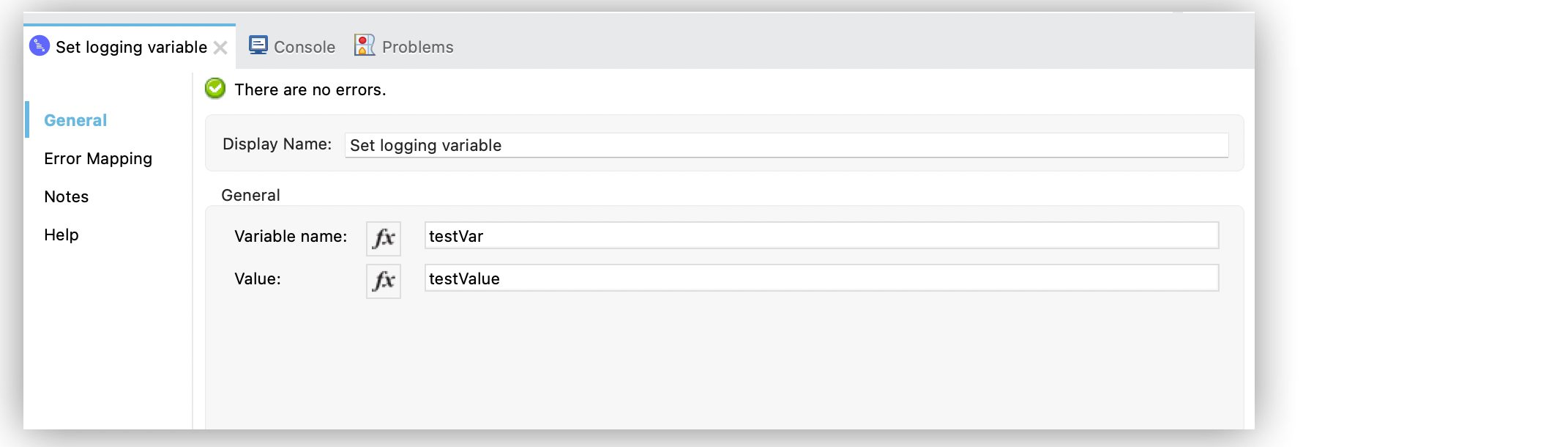

Set logging variable 操作の設定ウィンドウ

設定 XML エディターでは、​<tracing:set-logging-variable>​ 設定は次のように記述されます。

<flow name="exampleFlow">
    ...
    <tracing:set-logging-variable variableName="testVar" value="testValue" />
    ...
</flow>
xml

フローの実行後、出力ログは次のようになります。

INFO  2021-04-08 16:58:26,882 [[MuleRuntime].uber.15: [test-project-app].exampleFlow.CPU_LITE @18f679] [{correlationId=c85e16c0-98a4-11eb-bc34-cac765a2219b, processorPath=exampleFlow/processors/2, testVar=testValue}] org.mule.runtime.core.internal.processor.LoggerMessageProcessor: Example

前のログコンテキストの例は、​Logger​ コンポーネントのすべての出力と Mule Runtime Engine で生成されるすべての内部ログに影響します。

Set Logging Variable Mule アプリケーションを作成する

次の例では、​Set logging variable​ 操作を設定し、要求ペイロードおよび属性に基づいて変数を記録します。

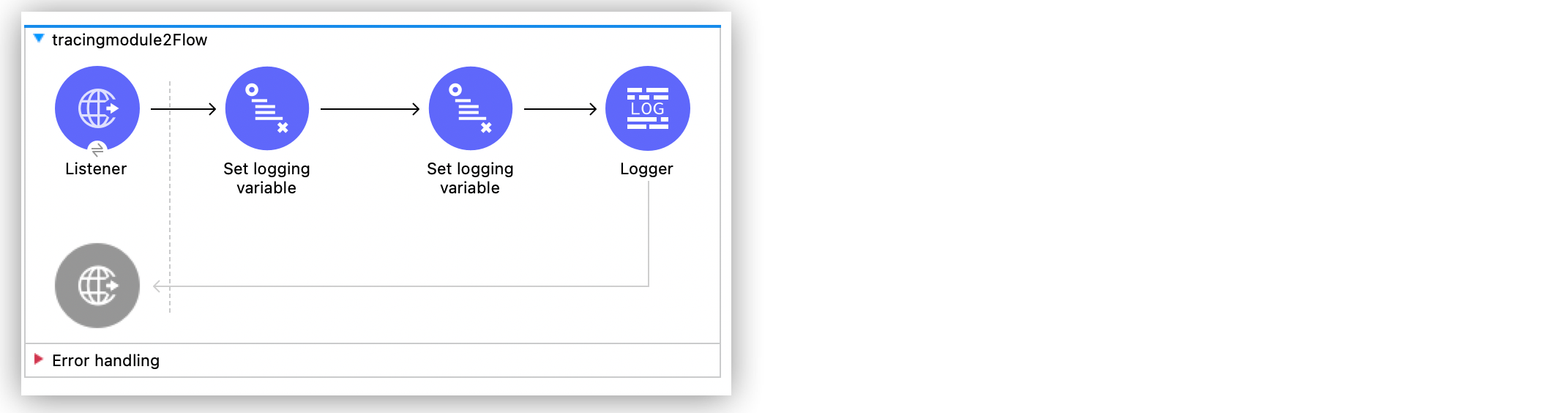

Studio キャンバスの Set logging variable フロー

  1. [Mule Palette (Mule パレット)]​ ビューで、​[HTTP] > [Listener]​ を選択します。

  2. [Listener]​ を Studio キャンバスにドラッグします。

  3. [Listener]​ 設定画面で、​[Path (パス)]​ を ​/order​ に設定します。

  4. [Connector configuration (コネクタ設定)]​ 項目の横にあるプラス記号 (​+​) をクリックして、アプリケーション内の HTTP リスナーのすべてのインスタンスで使用できるグローバル要素を設定します。

  5. [Mule Palette (Mule パレット)]​ ビューで、​[Tracing] > [Set logging variable]​ を選択します。

  6. [Set logging variable]​ を [HTTP] の [Listener] の右にドラッグします。

  7. [Variable name (変数名)]​ を ​customerId​ に設定します。

  8. [Value (値)]​ を ​#[payload.customerId]​ に設定して、要求で送信される顧客 ID を記録します。

  9. 別の ​[Set logging variable]​ 操作を最初の ​[Set logging variable]​ 操作の右にドラッグします。

  10. [Variable name (変数名)]​ を ​requestPath​ に設定します。

  11. [Value (値)]​ を ​'#["$(attributes.method):$(attributes.requestPath)"]'​ に設定して、要求パスを記録します。

  12. [Logger]​ コンポーネントを 2 番目の ​[Set logging variable]​ 操作の右にドラッグします。

  13. [Message (メッセージ)]​ を ​#[output application/json --- payload]​ に設定して、要求ペイロードを記録します。

  14. Mule アプリケーションを保存して実行します。

  15. 次の curl コマンドを実行します。

    curl --location --request GET '0.0.0.0:8081/order' \
--header 'Content-Type: application/json' \
--data-raw '{
    "orderId": 548102842,
    "customerId": "ARG-12934",
    "items": [
        "CP-123",
        "CP-452"
    ]
}'
    xml

出力では、​customerId​、​requestPath​、要求ペイロードが記録されます。

INFO  2021-04-09 11:14:38,409 [[MuleRuntime].uber.05: [tracing-module].tracing-moduleFlow.CPU_LITE @34a62707] [processor: tracing-moduleFlow/processors/2; event: eb2b2461-993d-11eb-8a64-4865ee1fd814] {correlationId=eb2b2461-993d-11eb-8a64-4865ee1fd814, customerId=ARG-12934, processorPath=tracing-moduleFlow/processors/2, requestPath=GET:/order} org.mule.runtime.core.internal.processor.LoggerMessageProcessor: {
    "orderId": 548102842,
    "customerId": "ARG-12934",
    "items": [
        "CP-123",
        "CP-452"
    ]
}
xml

Set Logging Variable Mule アプリケーションの XML

この例のフローをすばやく Mule アプリケーションに読み込むには、次のコードを Studio XML エディターに貼り付けます。

<?xml version="1.0" encoding="UTF-8"?>

<mule xmlns:json="http://www.mulesoft.org/schema/mule/json" xmlns:tracing="http://www.mulesoft.org/schema/mule/tracing"
	xmlns:http="http://www.mulesoft.org/schema/mule/http"
	xmlns="http://www.mulesoft.org/schema/mule/core" xmlns:doc="http://www.mulesoft.org/schema/mule/documentation" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.mulesoft.org/schema/mule/core http://www.mulesoft.org/schema/mule/core/current/mule.xsd
http://www.mulesoft.org/schema/mule/http http://www.mulesoft.org/schema/mule/http/current/mule-http.xsd
http://www.mulesoft.org/schema/mule/tracing http://www.mulesoft.org/schema/mule/tracing/current/mule-tracing.xsd
http://www.mulesoft.org/schema/mule/json http://www.mulesoft.org/schema/mule/json/current/mule-json.xsd">
	<http:listener-config name="HTTP_Listener_config" doc:name="HTTP Listener config" doc:id="2258f968-60ad-41d3-a1c1-5afeffd89297" >
		<http:listener-connection host="0.0.0.0" port="8081" />
	</http:listener-config>
	<flow name="tracingmodule2Flow" >
		<http:listener  config-ref="HTTP_Listener_config" path="/order"/>
		<tracing:set-logging-variable variableName="#[customerId]" value="#[payload.customerId]"/>
		<tracing:set-logging-variable  variableName="requestPath" value='#["$(attributes.method):$(attributes.requestPath)"]'/>
		<logger level="INFO" message="#[output application/json --- payload]"/>
	</flow>
</mule>
xml
